Zakres lekcji
Artykuł prezentuje sposób projektowania ogrzewania płaszczyznowego w systemach pętlicowych (mokrych i suchych).
Przykład oparty projekcie wykonanym dla jednorodzinnego budynku dwukondygnacyjnego, niepodpiwniczonego.
Potrzebne moduły i konfiguracja programów
Pakiet InstalSystem 5 zawierający moduł:
- Systemy płaszczyznowe grzewcze/chłodzące podłogowe/ścienne/sufitowe w systemach pętlicowych (mokre lub suche).
Stan początkowy
Projekt zawiera komplet danych domyślnych skonfigurowanych w szablonie.
Strukturę budynku opracowano na podstawie podkładów w formacie DWG. Więcej szczegółów: Tabela przykładowego projektu.
Kroki do wykonania
| Pliki projektu
|
Instalacja ogrzewania podłogowego i ściennego w budynku jednorodzinnym, isproj |
| Opracowano na | InstalSystem 5 Rev. Beta 29 |
| Niezbędne moduły | InstalSystem basis Heating system 5 Radiant loop systems 5 [[:Category:{{{module5}}}|{{{module5}}}]] |
| Zakres projektu | Ogrzewanie płaszczyznowe |
| Użyte katalogi |
Podstawowe systemy płaszczyznowe |
| Rodzaj budynku | jednorodzinny niepodpiwniczony 2-kondygnacyjny |
| Konstrukcja budynku | Podkład parter, dwg Podkład piętro, dwg |
| Zakres rysunków | Rzuty |
| Opracowany przez |  www.instalsoft.com |
| Zastrzeżenia prawne | Możliwość kopiowania całości lub fragmentów projektu |
| Wyniki obliczeń | Kompletny zakres wyników obliczeń, xls Kompletny zakres dostępnych wydruków, pdf Wyniki obliczeń dla ogrzewania płaszczyznowego, pdf Zestawienie materiałów, pdf Parametry montażu, pdf |
| Rysunki wynikowe | Parter, dwg Piętro, dwg Parter, pdf Piętro, pdf |
Otwarcie nowego pliku projektu
- Uruchomić program InstalSystem 5.
- Otworzyć nowy projekt i wybrać preferowaną wersję pliku.
Więcej informacji na ten temat: Zarządzanie projektami i aplikacją - Wybrać odpowiedni szablon.
Więcej informacji na ten temat: Pliki szablonów
Definiowanie katalogów i danych ogólnych
Zadeklarować Dane ogólne w zakresie danych domyślnych:
- Zarządzanie kondygnacjami - dodać wymaganą liczbę kondygnacji
Więcej informacji na ten temat: Przygotowanie struktury budynku - Katalogi produktów - wybrać katalogi zgodnie z listą w Tabelce projektu w zakresie:
- Systemy płaszczyznowe
- Rury i kształtki
- Izolacje
- Zawory i armatura
- Instalacje cieplne - uzupełnić informacje dla:
- Instalacja rozprowadzająca
- Rury i izolacje - typy i dane domyślne
- Systemy płaszczyznowe
- Systemy podłogowe
- Systemy ścienne
- Rozdzielacze, ich osprzęt i automatyka
- Instalacja rozprowadzająca
Więcej informacji na ten temat: Dane ogólne
Przygotowanie konstrukcji budynku
- Zaimportować, przeskalować i usytuować względem siebie, wstawiając Punkt odniesienia, podkłady dla każdej z kondygnacji.
Więcej informacji na ten temat: Importowanie plików - Przerysować pomieszczenia na przeskalowanym podkładzie z wykorzystaniem trybu pracy AUTO.
Więcej informacji na ten temat: Wstawianie pomieszczeń - Ponumerować automatycznie pomieszczenia z wykorzystaniem funkcji Numeruj pomieszczenia. Rozpocząć numerowanie od pomieszczenia w lewym górnym rogu każdej kondygnacji.
- Skorygować odpowiednio w Tabeli danych:
- Typ pomieszczenia,
- Temperatura projektowa: dla łazienek wpisać 24°C.
- Dla nieogrzewanych pomieszczeń narzucić wartość wskaźnika strat ciepła równą "0".
Więcej informacji na ten temat: Przygotowanie konstrukcji budynku
- Zweryfikować poprawność wprowadzonej konstrukcji w widoku 3D.
Więcej informacji na ten temat: Weryfikacja poprawności struktury budynku
Edycja instalacji - system płaszczyznowy
Strefa powierzchni grzewczo-chłodzących
- Wstawić element Strefa powierzchni grzewczo-chłodzących do wybranych pomieszczeń.
1. Wstawienie Stref powierzchni grzewczo-chłodzących - Wyciąć odpowiednie fragmenty Stref powierzchni grzewczo-chłodzących i\lub zmienić ich kształt ze względu na przestrzeń zabudowaną (schody, wanny) w pomieszczeniach.
- Podzielić wybrane powierzchnie Stref powierzchni grzewczo-chłodzących ze względu na wymagane dylatacje.
- Zadeklarować i skonfigurować Strefy brzegowe.
Więcej informacji na ten temat: Strefy brzegowe Strefy powierzchni grzewczo-chłodzącej
Rozdzielacz
- Wstawić Rozdzielacz na każdą kondygnację. Rozdzielacz jest wstawiany na rysunku razem z szafką rozdzielacza.
Więcej informacji na ten temat: Rozdzielacz i jego akcesoria
Trasa przyłączy
- Połączyć Strefy powierzchnie grzewczo-chłodzących z rozdzielaczami wykorzystując element Trasa przyłączy. Trasa przyłączy pozwoli na automatyczne wygenerowanie przyłączy.
Więcej informacji na ten temat: Edycja przyłączy dla systemu płaszczyznowego
Edycja instalacji - zasilanie rozdzielaczy
Źródło
- Wstawić element Źródło na najniższą kondygnację.
4. Wstawienie Źródła
Pion
- Wstawić Pion na każdy z arkuszy. Nadać jednakowy symbol każdemu z pionów, dzięki czemu elementy automatycznie zostaną umieszczone centralnie nad sobą.
Więcej informacji na ten temat: Łączenie kondygnacji z użyciem elementu "Pion"
5. Wstawienie Pionu
Rozprowadzenie
- Połączyć ze sobą elementy Źródło, Rozdzielacz, Pion rozrysowując sieć za pomocą Para działek, Pojedyncza działka wykorzystując tryb pracy w programie: AUTO i ORTO.
6. Wstawienie Działek
Armatura
- Wstawić elementy Zawór na działki.
7. Wstawienie Armatury
Weryfikacja poprawności struktury instalacji
- Zweryfikować poprawność struktury instalacji korzystając z funkcji Sprawdź połączenia (skrót klawiaturowy: Shift + F2).
- Zweryfikować poprawność struktury instalacji i wykryć kolizje korzystając z Widoku 3D.
Więcej informacji na ten temat: Weryfikacja poprawności struktury instalacji
Edycja danych elementów instalacji
Okładzina wierzchnia
- Zaznaczyć wybrane Strefy grzewczo-chłodzące i narzucić rodzaj okładziny wierzchniej.
8. Okładzina wierzchnia
Strefa powierzchni grzewczo-chłodzących
- Zaznaczyć Strefy powierzchni grzewczo-chłodzących przez które przechodzą przyłącza i zmienić ich typ na Grzana przyłączami.
- Zaznaczyć Strefy powierzchni grzewczo-chłodzących, na powierzchni których nie mają być układane pętle i zmienić ich typ na Bez rur.
9. Typ Strefy powierzchni grzewczo-chłodzącej
Armatura
- Zaznaczyć działki, na których znajdują się zawory.
- Wybrać w Tabeli danych typ zaworu.
Obliczenia i diagnostyka
Obliczenia systemów płaszczyznowych
- Wywołać obliczenia pełne za pomocą ikony kalkulatora
znajdującej się w sekcji Obliczenia na pasku narzędzi. - Otworzyć okno diagnostyki wybierając je z listy okien lub za pomocą klawisza F8.
- Po zakończeniu obliczeń zweryfikować komunikaty zestawione w oknie diagnostyki. Jeśli diagnostyka zgłasza komunikaty o randze błędu, należy je wyeliminować w pierwszej kolejności.
Więcej informacji na ten temat: Obliczenia i diagnostyka
Obliczenia interaktywne systemów płaszczyznowych (opcjonalnie)
- Otworzyć okno Interaktywnych obliczeń systemów płaszczyznowych.
11. Obliczenia interaktywne systemów płaszczyznowych - Dla wybranych Powierzchni grzewczo-chłodzących ręcznie zmienić odstęp dla rur i wartość wychłodzenia medium w pętli.
12. Obliczenia interaktywne systemów płaszczyznowych
Wyniki obliczeń
- Zweryfikować wyniki obliczeń ze szczególnym uwzględnieniem:
- stopnia pokrycia zapotrzebowania na ciepło pomieszczeń,
13. Pokrycie zapotrzebowania na ciepło - dobranych warstw Powierzchni grzewczo-chłodzących, w tym, czy nie występują niepożądane różnice w wysokości/grubościach zabudowy sąsiadujących ze sobą.
14. Konstrukcja płaszczyzn grzewczych
- stopnia pokrycia zapotrzebowania na ciepło pomieszczeń,
Edycja instalacji - ręczne modyfikacje przyłączy
- Zweryfikować przebieg automatycznie wygenerowanych przyłączy.
- Ręcznie zmodyfikować wybrane przyłącza.
Więcej informacji na ten temat: Edycja przyłączy dla systemu płaszczyznowego - Ponowić Obliczenia, aby uwzględnić wprowadzone zmiany.
Przygotowanie rysunku do wydruku/eksportu
Etykiety
- Wstawić etykiety dla wymaganych elementów.
- Skonfigurować wygląd etykiet (opc).
Więcej informacji na ten temat: Pkt 5. Konfiguracja wyglądu elementów i parametry edycji
15. Wstawienie Etykiet
Tabelka rozdzielacza
- Wstawić i w razie potrzeby dostosować Tabelkę rozdzielacza.
Więcej informacji na ten temat: Etykieta i Tabelka rozdzielacza
16. Tabelka rozdzielacza

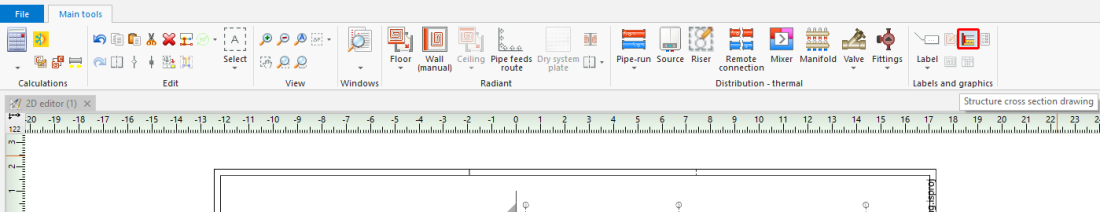

Rysunek przekroju konstrukcji powierzchni grzewczo-chłodzącej
- Wstawić Rysunek przekroju konstrukcji powierzchni grzewczo-chłodzącej. Przeskalować i skonfigurować, jeśli potrzeba.

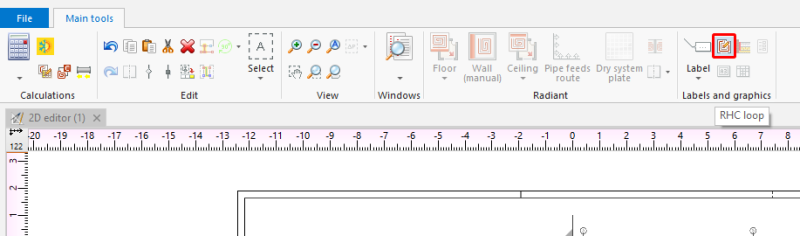

Rysunki pętli
- Wykorzystać funkcje automatycznego generowania rysunków pętli grzewczych. Jeśli automatycznie wygenerowane rysunki pętli grzewczych wymagają korekty, to należy zmienić kierunek ich przebiegu lub rysunki pętli uzupełnić ręcznie.
Więcej informacji na ten temat: Uzupełnienie rysunków o pętle instalacji płaszczyznowej

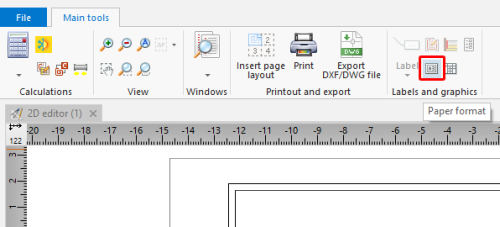

Format papieru
- Wstawić Format papieru i wybrać odpowiednią wielkość.
Tabelka projektu
- Wstawić element Tabelka projektu. Przeskalować i skonfigurować, jeśli potrzeba.
Więcej informacji na ten temat: Tworzenie szablonu "tabelki projektu"
Wydruk/eksport wyników
Wydruk/eksport rysunków
- Wybrać funkcję Wstaw układ stron i wstawić element na obszar przeznaczony do wydruku.
21. Strony wydruku - W Tabeli danych wybrać orientację W poziomie i w polu skala narzucić wartość 125, co odpowiada skali 1:125.
- Wyłączyć wybrane zakresy edycji z wydruku (np.: podkład).
22. Strony wydruku - Wybrać polecenie Przejdź do wydruków aktywnego projektu.
23. Strony wydruku - Wybrać z listy wydruk graficzny przeznaczony do druku, następnie polecenie Drukuj lub Zapisz i wskazać docelowy format.
24. Wydruk/eksport rysunku
Wydruk/eksport tabel
- Przejść do okna Wyniki obliczeń.
- Wybrać z listy pozycje przeznaczone do druku i analogicznie jak w poprzednim punkcie wydrukować lub zapisać w wymaganym formacie.
25. Wydruk/eksport tabel
Więcej informacji na ten temat: Eksport / wydruk wyników i rysunków
