Łączenie kondygnacji z użyciem elementu "Pion"

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	IS 5.0 Beta 30

Opis

Element Pion umożliwia połączenie fragmentów instalacji znajdujących się na kilku arkuszach typu rzut, które reprezentują poszczególne kondygnacje budynku. Dzięki temu możliwe jest przeprowadzenie obliczeń instalacji w budynkach wielokondygnacyjnych. Rzędne włączeń do pionu na poszczególnych kondygnacjach wynikają z rzędnych przewodów. Efekt użycia pionu i miejsca włączeń przewodów można zweryfikować na widoku 3D.

Lokalizacja w programie

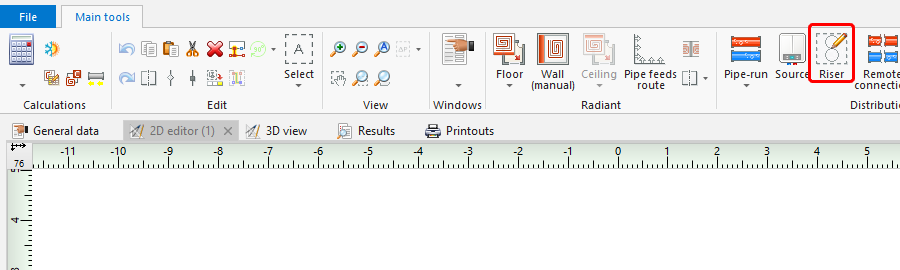

Element Pion dostępny jest w programie w sekcji Rozprowadzenie - instalacje cieplne na pasku Narzędzia główne, dla aktywnych zakresów edycji Podł./Ścienne, Sufitowe lub Konwekcyjne

1. Pion

Dodatkowe informacje

1. Zmiana wpięcia rzędnej działki do pionu.

W przypadku kiedy wymagane są wpięcia w innym miejscu pionu korygujemy rzędne działek wpiętych do pionu.
