Projektowanie instalacji z zastosowaniem stacji mieszkaniowych

Produkt	InstalSystem 5
Typ artykułu	ZASTOSOWANIE PROJEKTOWE
Ostatnia aktualizacja	GOLD rev. 17.0

Zakres lekcji

Artykuł prezentuje sposób projektowania instalacji z wykorzystaniem wymiennikowych stacji mieszkaniowych. Stacja mieszkaniowa może stanowić punkt podłączenia dla mieszkaniowej instalacji grzewczej oraz wodociągowej.
Instalacja zasilająca stacje mieszkaniowe jest wymiarowana z uwzględnieniem niejednoczesności poboru czynnika na potrzeby podgrzania c.w.u. w wymienniku płytowym.
Typ stacji i wielkość wymiennika ciepła wybierany jest przez użytkownika, a program diagnozuje, czy dla podłączonej do stacji mieszkaniowej instalacji c.o. oraz zadanych/obliczonych parametrów c.w.u., wybrana stacja mieszkaniowa jest w stanie dostarczyć wystarczającą moc.

Potrzebne moduły i konfiguracja programów

Pakiet InstalSystem 5 zawierający moduły:
- Stacje mieszkaniowe
- Systemy grzewcze
  oraz ewentualnie dodatkowo:
- Systemy płaszczyznowe - jeśli stacja ma zasilać w czynnik grzewczy mieszkaniową instalację płaszczyznową
- Instalacje wodociągowe - jeśli w obliczeniach stacji i sieci zasilającej ma być uwzględniony przepływ z zaprojektowanej i rozrysowanej w InstalSystem 5 instalacji wodociągowej

Stan początkowy

Projekt zawiera strukturę budynku (kondygnacje, pomieszczenia) wraz z rysunkiem rzutu kondygnacji.
Zostały określone wartości projektowego obciążenia cieplnego pomieszczeń dla ogrzewania.
Więcej informacji na ten temat: Przygotowanie struktury budynku
Więcej informacji na ten temat: Import plików podkładów

Kroki do wykonania - Scenariusz I - wartość Wydatek c.w.u. deklarowana ręcznie

Wczytanie katalogów i ustawienie domyślnych danych dla projektu

PRZYKŁADOWY PROJEKT W INSTALSYSTEM
Pliki projektu Jak przeliczyć pobrany plik?	Stan początkowy, isproj Instalacja z zastosowaniem stacji mieszkaniowych w budynku wielorodzinnym, isproj
Opracowano na	InstalSystem 5 Rev. 17.0
Niezbędne moduły	Flat stations Heating systems Radiant loop systems Radiators sizing Tap water systems
Zakres projektu	Instalacje grzewcze, instalacje wodociągowe
Użyte katalogi	Podstawowe systemy płaszczyznowe Grzejniki neutralne Złączki i kształtki mosiężne, żeliwne i stalowe Rury i złączki miedziane wg EN 1057 Rury i kształtki PE-X/AL/PE-RT Katalog izolacji standardowych Katalog neutralny zaworów - konstrukcje typowe Media Normowe punkty czerpalne i przybory Stacje mieszkaniowe - przykładowe rozwiązania
Rodzaj budynku	budynek mieszkalny podpiwniczony 4-kondygnacyjny
Konstrukcja budynku	Podkład piwnica, dwg Podkład parter, dwg Podkład piętro, dwg Podkład poddasze, dwg
Zakres rysunków	Rzuty
Opracowany przez	www.instalsoft.com
Zastrzeżenia prawne	Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń	Kompletne wyniki obliczeń, xls Kompletne wydruki, pdf Wyniki obliczeń instalacji ogrzewania, pdf Wyniki obliczeń instalacji wodociągowej, pdf Zestawienie materiałów, pdf
Rysunki wynikowe	Piwnica, dwg Parter, dwg Piętro, dwg Piwnica, pdf Parter, pdf Piętro, pdf

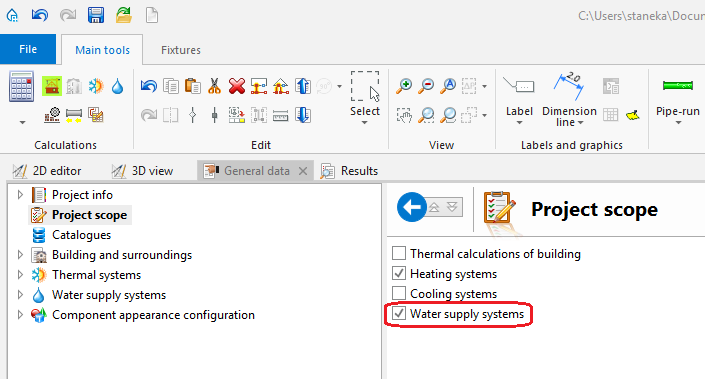

Okno Dane ogólne

Zakładka Katalogi produktów – wczytać katalog zawierający stacje mieszkaniowe.

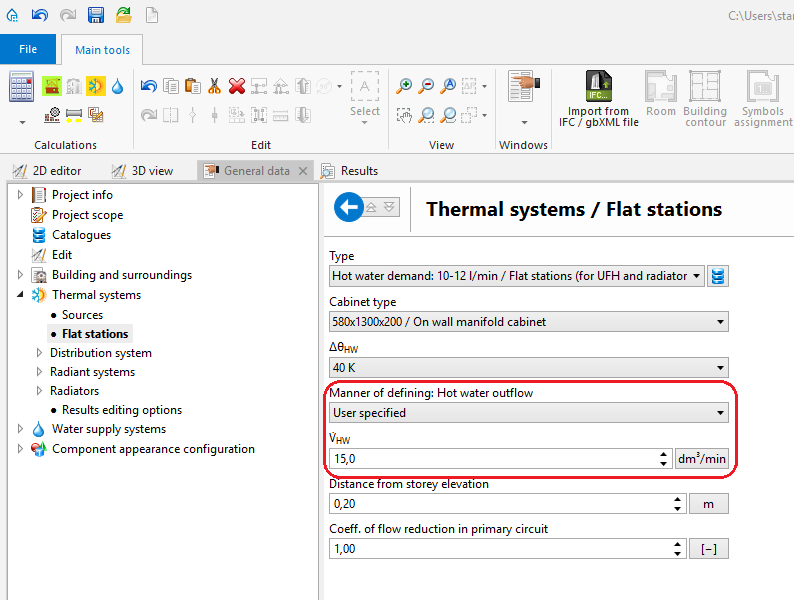

Zakładka Instalacje cieplne / Stacje mieszkaniowe - uzupełnić Typ i pozostałe dane domyślne, w szczególności:
- V̇_{cwu Mieszkanie} (Wydatek c.w.u.),
- Δθ_cwu (Podgrzew c.w.u.)
  1. Dane ogólne

Edycja instalacji

Wstawianie stacji mieszkaniowych i ich edycja graficzna

Wybrać zakres edycji Konwekcyjne / Podł./Ścienne.

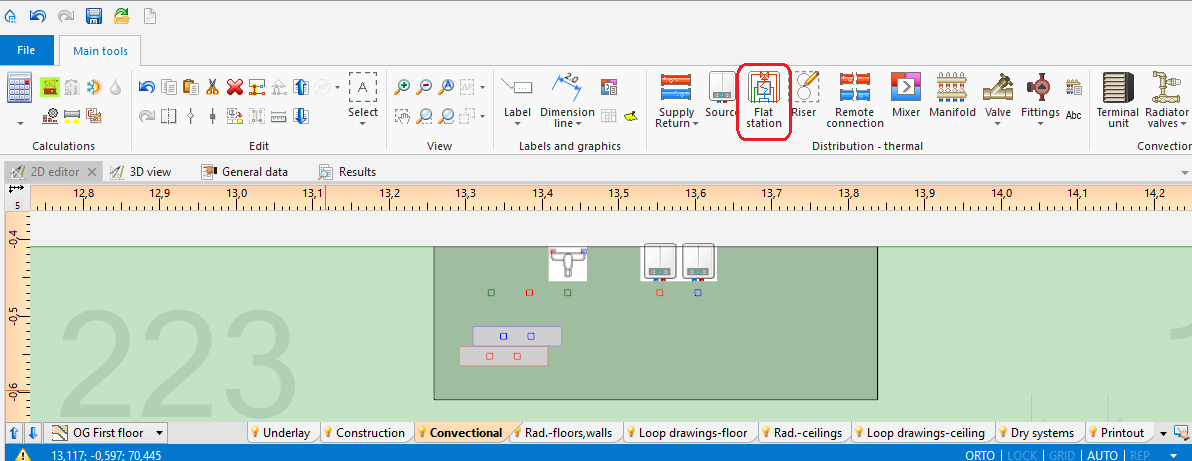

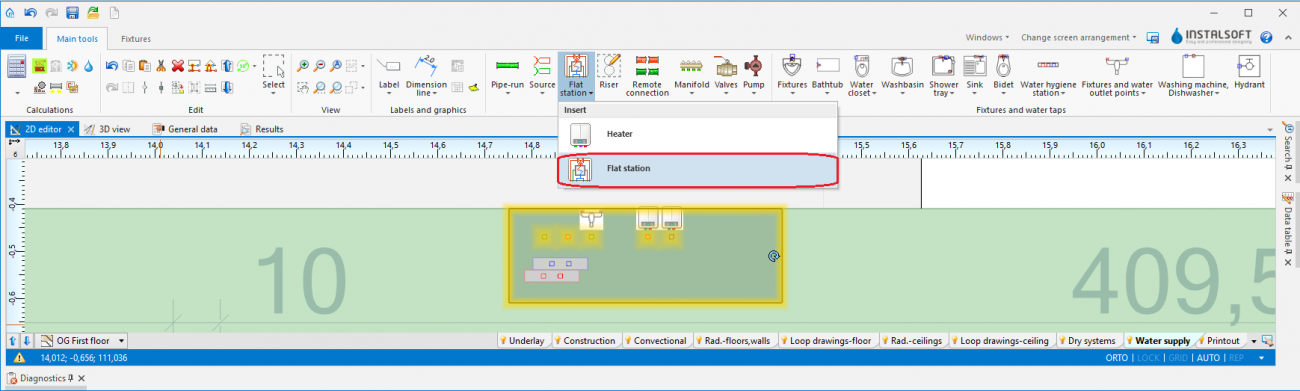

Wstawić stację mieszkaniową korzystając z przycisku Stacja mieszkaniowa. Obrócić o odpowiedni kąt, jeśli potrzeba.
2. Wstawianie elementu Stacje mieszkaniowe - zakres edycji Konwekcyjne / Podł./Ścienne

Weryfikacja i uzupełnienie danych elementów instalacji

Zweryfikować w oknie Tabela danych dane każdego elementu Stacja mieszkaniowa w zakresie:
- Typ,
- Odległość od rzędnej kondygnacji,
- V̇_{cwu Mieszkanie},
- Δθ_cwu (UWAGA! Wejściowa temperatura wody użytkowej zasilającej stację mieszkaniową wynika z charakterystyk wymiennika dostarczonych przez producenta stacji i najczęściej wynosi 10°C),
- akcesoriów dodatkowych i ich danych.
  3. Edycja danych elementu Stacje mieszkaniowe - Tabela danych

Podłączenie stacji mieszkaniowych

Podłączyć do stacji mieszkaniowej w miejsca oznaczone symbolem zasilanie oraz powrót medium dla instalacji grzewczej po stronie pierwotnej. Więcej informacji na ten temat: Łączenie kondygnacji z użyciem elementu "Pion"
Podłączyć do stacji mieszkaniowej w miejsca oznaczone symbolem zasilanie oraz powrót instalacji płaszczyznowej utworzonej zgodnie z artykułem Projektowanie instalacji ogrzewania podłogowego i ściennego.
Podłączyć do stacji mieszkaniowej w miejsca oznaczone symbolem zasilanie oraz powrót instalacji grzejnikowej, utworzonej zgodnie z artykułem Projektowanie instalacji grzewczych z grzejnikami konwekcyjnymi.
