Projektowanie instalacji wodociągowej w układzie pierścieniowym

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania
Produkt InstalSystem 4
Typ artykułu Zastosowanie
Treść aktualna dla wersji IS 4.13

Zakres lekcji

W poniższej lekcji zaprezentowano sposób wykonania instalacji wodociągowej w programie Instal-san T lub Instal-san TS, zrealizowanej w systemie pierścieniowym. Instalacja zlokalizowana jest w budynku użyteczności publicznej, dwukondygnacyjnym, podpiwniczonym. Ciepła woda użytkowa jest wytwarzana lokalnie, na terenie obiektu. Zakres lekcji nie obejmuje edycji konstrukcji obiektu.
Więcej na temat edycji konstrukcji: Graficzna konstrukcja budynku.

Potrzebne moduły i konfiguracja programów

  • Instal-san T pozwalający na wykonanie projektu instalacji wodociągowej.
  • katalogi zawierające najdogodniejsze dla instalacji pierścieniowych systemy podłączeń: trójnikowy z bezpośrednim wpięciem punktu czerpalnego do trójnika lub w system z bezpośrednim włączeniem punktu czerpalnego do U-kształtki.

Stan początkowy

Lekcję zrealizowano na bazie graficznej konstrukcji obiektu użyteczności publicznej, dwukondynacyjnego, podpiwniczonego. Plik w stanie wyjściowym uwzględnia konstrukcję graficzną parteru oraz piętra, przedstawioną na dwóch osobnych arkuszach.

Kroki do wykonania

Uruchomienie aplikacji i konfiguracja podstawowych danych projektu

  1. Uruchamiamy program Instal-san T.
  2. Wczytujemy plik z przygotowaną, przedstawioną na rzutach konstrukcją.
  3. Uruchamiamy okienko zarządzania arkuszami i dodajemy arkusz, na którym znajdzie się rozwinięcie instalacji.
  4. Przechodzimy do okna edycji Opcji projektu (F7).
  5. Przeglądamy Dane ogólne i wprowadzamy zmiany jeżeli oczekiwane dane różnią się od danych z samoczytu.
  6. Wybieramy domyślne typy elementów: rur, izolacji, systemu podłączeń oraz armatury.
Uwaga! Wybrany katalog powinien umożliwiać dobór podłączeń realizowanych w jednym z dwóch najdogodniejszych systemów dla instalacji pierścieniowych, dostępnych w programie: trójnikowego z bezpośrednim włączeniem punktu czerpalnego do trójnika lub w systemie z bezpośrednim włączeniem punktu czerpalnego do U-kształtki.
2. Dane ogólne


Wstawienie punktów czerpalnych

  1. Wstawiamy na wszystkich kondygnacjach przybory sanitarne z dołączonymi już punktami czerpalnymi.
    3. Punkty czerpalne


Wstawienie pionów wodociągowych

  1. Na każdej z kondygnacji wstawiamy piony wodociągowe doprowadzające wodę do pierścieni. Uwzględniamy także piony cyrkulacyjne jeżeli występują w projekcie.
  2. Nadajemy nazw poszczególnym pionom.
    4. Piony wodociągowe


Wstawienie działek wody użytkowej

  1. Wstawiamy na każdej kondygnacji działki z.w.u. i c.w.u. w formie niedomkniętego pierścienia otaczającego zasilane odbiorniki. Program pozwoli na domknięcie pierścienia po podłączeniu odbiorników.
  2. Jeżeli w projekcie występuje cyrkulacja, powinna być ona zakończona przed pierścieniem. Patrz: Utworzenie rozwinięcia instalacji, punkt 6.
  3. Pamiętajmy, aby w ramach prowadzonego pierścienia wyodrębnić działki zlokalizowane na różnych poziomach i nadać im rzeczywiste rzędne w Tabeli danych (np. działki prowadzone nad drzwiami).
    5. Działki wody użytkowej


Podłączenie odbiorników

  1. Podłączenie odbiorników sposobem trójnikowym z bezpośrednim włączeniem punktu czerpalnego do trójnika:
    • Zaznaczamy fragment instalacji, tak by uwzględnić odbiorniki i działki, które chcemy połączyć, a następnie wybieramy kombinację przycisków Shift+Ctrl+A lub opcję "Automatycznie podłącz odbiorniki" udostępnioną w menu Elementy.
      7. Odbiorniki podłączone za pomocą trójników

      8. Działki wirtualne przy podłączeniach z trójnikami

    • W systemie trójnikowym, po wybraniu opcji "Automatycznie podłącz odbiorniki", nadajemy typ rury "wirtualny" dla działek tworzących podejścia do odbiorników.
    • Zamykamy pierścień instalacji.
  2. Podłączenie odbiorników w systemie z bezpośrednim włączeniem punktu czerpalnego do U-kształtki:
    • Zaznaczamy fragment instalacji, tak by uwzględnić odbiorniki i działki, które chcemy połączyć, a następnie wybieramy kombinację przycisków Shift+Ctrl+L lub opcję "Automatycznie podłącz odbiorniki w systemie trójnikowym" udostępnioną w menu Elementy.
      9. Odbiorniki podłączone za pomocą U-kształtek

      10. Działki wirtualne przy podłączeniach z U-kształtkami

    • W systemie tworzącym podłączenia za pośrednictwem U-kształtek, program automatycznie nada typ rury "wirtualny" dla działek tworzących podejścia do odbiorników.
    • Zamykamy pierścień instalacji.
      Więcej na temat Podłączania odbiorników: Podłączanie odbiorników.


Utworzenie rozwinięcia instalacji

  1. Na arkuszu rozwinięcia wstawiamy piony sparowane z pionami na rzutach. Pamiętamy o zachowaniu nadanych uprzednio nazw pionów. Po nadaniu nazwy jednakowej jak dla pionu na rzucie, program automatycznie narzuci rzędne dla elementu.
    10. Piony wodociągowe

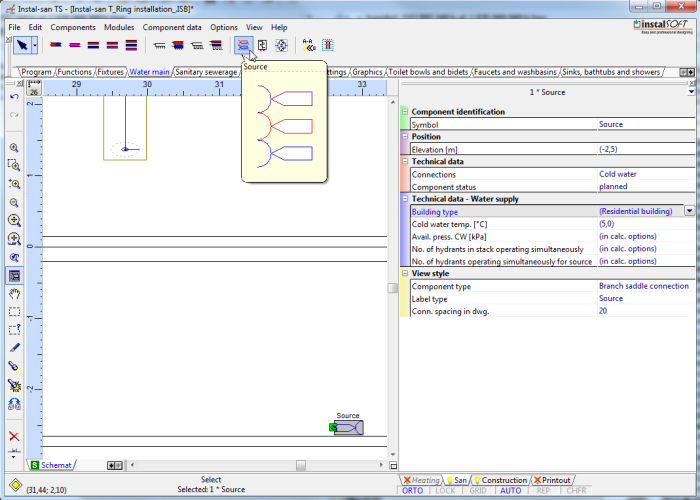

  2. Na arkuszu rozwinięcia, na najniższej kondygnacji wstawiamy źródło zimnej wody i w Tabeli danych uzupełniamy dane dla elementu.
    11. Źródło z.w.u.

  3. Wstawiamy podgrzewacz z możliwością podłączenia cyrkulacji.
    12. Podgrzewacz

  4. Prowadzimy działkę z.w.u. w kierunku od źródła wody do podgrzewacza i pionów wodociągowych.
    13. Podłączenie z.w.u. i cyrkulacji

  5. Podłączamy pozostałe działki w kierunku od podgrzewacza do pionów wodociągowych.
    14. Podłączenie z.w.u. i cyrkulacji

  6. Cyrkulację zamykamy na najwyższej kondygnacji.
    15. Armatura

  7. Wstawiamy wymaganą armaturę przewodową:
    • zawory odcinające (podpionowe)
    • zawór termostatyczny (dla cyrkulacji)
    • zawór antyskażeniowy
    • wodomierz
    • filtr
    • pompę cyrkulacyjną
      16. Armatura


Wstawienie opisów działek

  1. Wstawiamy opisy działek na rozwinięciu.
    17. Opisy działek


Wykonanie obliczeń

  1. Weryfikujemy poprawność połączeń wybierając kombinację klawiszy Shift+F2.
  2. W razie potwierdzenia prawidłowego połączenia wszystkich elementów, możemy przeprowadzić obliczenia wybierając klawisz F10 bądź odpowiadającą mu ikonę.


Stan końcowy

Poniżej zestawiono pliki wynikowe:

Plik projektu, Instal-san T: <br\>Plik:Instal-san-t-example-of-ring-installation.ISB

Więcej na temat jak pobrać plik: Pobieranie i obliczanie pliku z HelpSystem.
