Zakres lekcji

W poniższej lekcji zaprezentowano sposób wykonania instalacji wodociągowej w programie Instal-san T, zrealizowanej w systemie pierścieniowym.
Instalacja zlokalizowana jest w dwukondygnacyjnym, podpiwniczonym budynku użyteczności publicznej.

Potrzebne moduły i konfiguracja programów

  • Instal-san T pozwalający na wykonanie projektu instalacji wodociągowej.
  • katalogi zawierające najdogodniejsze dla instalacji pierścieniowych systemy podłączeń:
    • system trójnikowy z bezpośrednim wpięciem punktu czerpalnego do trójnika lub
    • system z bezpośrednim włączeniem punktu czerpalnego do U-kształtki

Stan początkowy

Plik w stanie początkowym zawiera konstrukcję graficzną parteru oraz piętra, przedstawioną na dwóch osobnych arkuszach.
Więcej na temat edycji konstrukcji: Przygotowanie struktury budynku.
Plik zawiera również fragment instalacji wodociągowej obejmujący wstawione odbiorniki oraz piony wodociągowe. Wskazówki jak wykonać taki podstawowy plik zostały zawarte w artykule Projektowanie instalacji wodociągowej - podstawy.

Kroki do wykonania

Uruchomienie aplikacji i konfiguracja podstawowych danych projektu

  1. Uruchomić program Instal-san T.
  2. Wczytać plik z przygotowaną, przedstawioną na rzutach konstrukcją oraz fragmentem instalacji obejmującym odbiorniki oraz piony wodociągowe.


Wstawienie działek wody użytkowej

  1. Wstawić na każdej kondygnacji działki z.w.u. i c.w.u. w formie niedomkniętego pierścienia otaczającego zasilane odbiorniki. Program pozwoli na domknięcie pierścienia po podłączeniu odbiorników.
    1. Niedomknięty pierścień działek wody użytkowej


Podłączenie odbiorników

  1. Podłączenie odbiorników sposobem trójnikowym z bezpośrednim włączeniem punktu czerpalnego do trójnika:
    • Zaznaczyć fragment instalacji, tak by uwzględnić odbiorniki i działki, które chcemy połączyć, a następnie wybrać kombinację przycisków Shift+Ctrl+A lub opcję "Automatycznie podłącz odbiorniki" udostępnioną w menu Elementy.

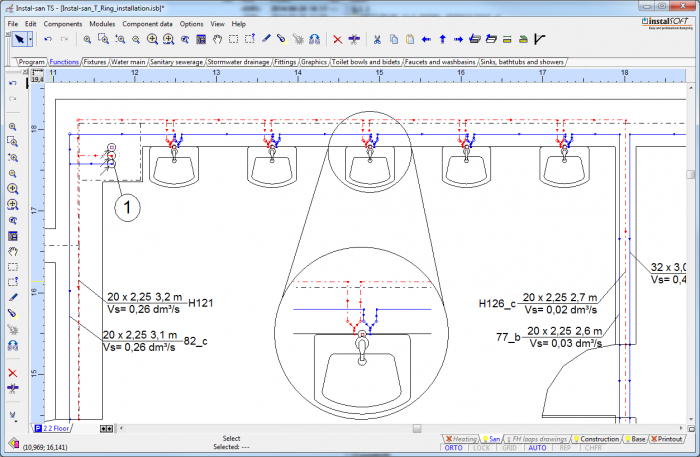

      2. Odbiorniki podłączone za pomocą trójników

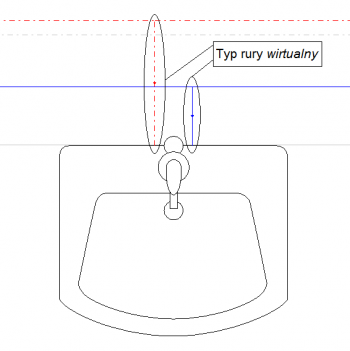

      3. Działki wirtualne przy podłączeniach z trójnikami

    • W systemie trójnikowym, po wybraniu opcji "Automatycznie podłącz odbiorniki", nadać typ rury "wirtualny" dla działek tworzących podejścia do odbiorników.
    • Zamyknąć pierścień instalacji.
  2. Podłączenie odbiorników w systemie z bezpośrednim włączeniem punktu czerpalnego do U-kształtki:
    • Zaznaczyć fragment instalacji, tak by uwzględnić odbiorniki i działki, które chcemy połączyć, a następnie wybrać kombinację przycisków Shift+Ctrl+L lub opcję "Automatycznie podłącz odbiorniki w systemie trójnikowym" udostępnioną w menu Elementy.

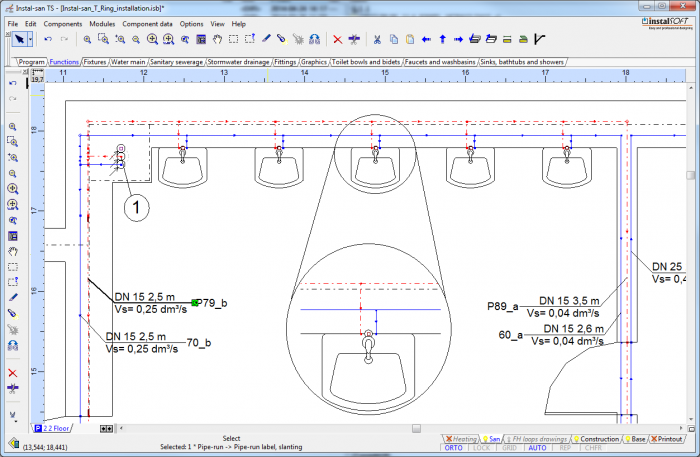

      4. Odbiorniki podłączone za pomocą U-kształtek

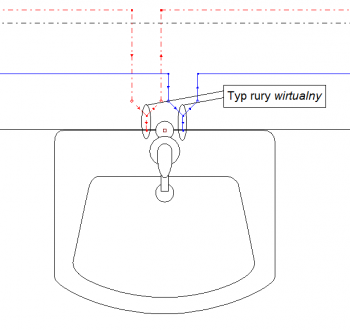

      5. Działki wirtualne przy podłączeniach z U-kształtkami

    • W systemie tworzącym podłączenia za pośrednictwem U-kształtek, program automatycznie nada typ rury "wirtualny" dla działek tworzących podejścia do odbiorników.
    • Zamyknąć pierścień instalacji.
      Więcej na temat Podłączania odbiorników: Podłączanie odbiorników.


Utworzenie rozwinięcia instalacji

  1. Jeżeli w projekcie występuje cyrkulacja, powinna być ona zakończona przed pierścieniem.
    6. Armatura

  2. Pozostałe fragmenty rozwinięcia instalacji utworzyć w sposób standardowy.

Stan końcowy

Poniżej załączono plik wynikowy:

Plik projektu, Instal-san T: Plik:Instal-san-t-example-of-ring-installation.ISB

Więcej na temat jak pobrać plik: Pobieranie i obliczanie pliku z HelpSystem.
