Obliczanie projektowego obciążenia cieplnego pomieszczeń

Produkt	InstalSystem 5
Typ artykułu	ZASTOSOWANIE PROJEKTOWE
Ostatnia aktualizacja	BETA REV. 2.0.B4

Zakres lekcji

Artykuł prezentuje ścieżkę postępowania w celu przygotowania danych dla obliczenia projektowego obciążenia cieplnego pomieszczeń z wykorzystaniem pakietów normowych.

Potrzebne moduły i konfiguracja programów

• Pakiet InstalSystem 5 zawierający moduł:
  • Obliczenia cieplne budynku (Heat loss)

Stan początkowy

Projekt zawiera strukturę budynku (kondygnacje, jednostki budynku, pomieszczenia, przegrody graficzne), startowy pakiet norm oraz definicje przegród.
Więcej informacji na ten temat: Przygotowanie struktury budynku

Kroki do wykonania

PRZYKŁADOWY PROJEKT W INSTALSYSTEM

Pliki projektu Jak przeliczyć pobrany plik?	Stan początkowy, isproj Definicje przegród, isproj Obliczenia cieplne dla wielokondygnacyjnego budynku mieszkalnego, isproj
Opracowano na	InstalSystem 5 Rev. BETA REV. 2.0.B4
Niezbędne moduły	InstalSystem basis Heat loss
Zakres projektu	Obliczenia cieplne budynku
Użyte katalogi	Katalog danych klimatycznych: Polska
Rodzaj budynku	obiekt mieszkalny podpiwniczony 4-kondygnacyjny
Konstrukcja budynku
Zakres rysunków	Rzut
Opracowany przez	www.instalsoft.com
Zastrzeżenia prawne	Możliwość kopiowania całości lub fragmentów projektu
Wyniki obliczeń	Kompletny zakres wyników obliczeń, xls Kompletny zakres wyników obliczeń, pdf
Rysunki wynikowe

Ustawienie domyślnych danych dla projektu

Normy i opcje obliczeń

1. Normy i opcje obliczeń

Dane dla strat ciepła

Pola danych z czerwonymi znakami zapytania program uzupełni automatycznie po pierwszych obliczeniach, o ile będą w trybie Auto .

2. Dane dla strat ciepła

Edycja danych struktury budynku

1. Wyciąć otwór w stropie na klatkę schodową pomiędzy kondygnacjami 1 i 2.


Obliczenia struktury budynku

Więcej informacji na ten temat: Obliczenia struktury budynku

Weryfikacja poprawności struktury budynku

1. Zweryfikować poprawność usytuowania kondygnacji i pomieszczeń na zakresie edycji Konstrukcja budynku.
   Więcej informacji na ten temat: Weryfikacja poprawności struktury budynku
2. Zweryfikować graficznie poprawność utworzenia przegród cieplnych na zakresie edycji OZC.
   Przegrody cieplne powstają, są umiejscowione i wymiarowane na podstawie istniejących w strukturze budynku przegród fizycznych. Identyfikacja przegród cieplnych następuje podczas przeprowadzenia Obliczenia struktury budynku.

3. Zweryfikować graficznie poprawność utworzenia elementu .


Edycja danych

Wyjaśnienie pojęć:

• Przegroda graficzna - element konstrukcyjny budynku typu ściana, strop, dach, okno, drzwi itp..
• Przegroda cieplna - element logiczny będący fragmentem przegrody fizycznej w obrębie pojedynczego pomieszczenia. Tworzona automatycznie, służy do wyliczenia i prezentacji straty ciepła przez przenikanie przez przegrodę na poziomie pojedynczego pomieszczenia.

Definicje przegród

1. Zaimportować Definicje przegród z pliku.

2. Utworzyć nowe Definicje przegród.
   Nowe Definicje przegród tworzyć w zależności od wymagań definiując je jako Przeg. o narzuconym U lub Przeg. o zdefin. warstwach.

3. Przypisać Definicje przegród do przegród cieplnych.
   Przypisanie Definicje przegród może się odbyć:

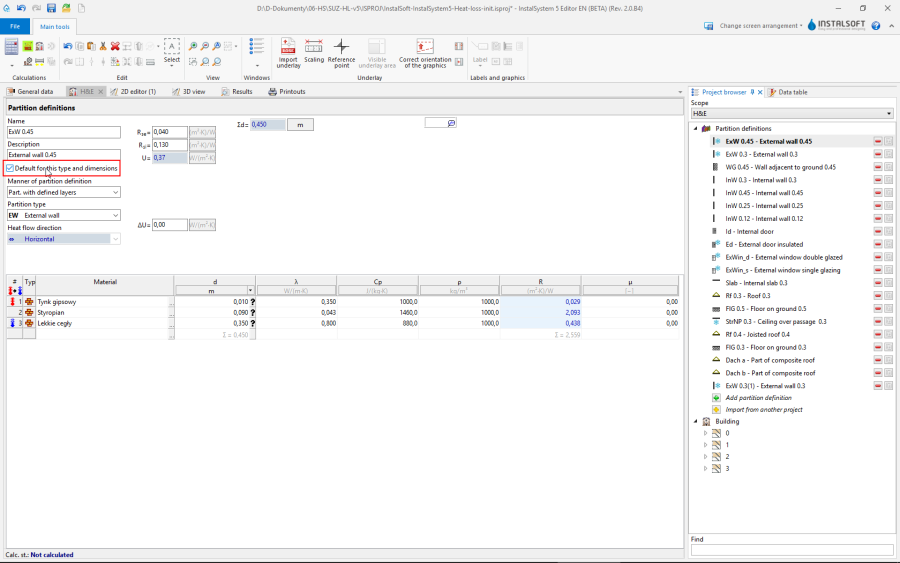

   • automatycznie - po zaznaczeniu odpowiedniej opcji dla przegrody (nazwa przegrody w liście przegród zostanie wytłuszczona), wymaga wywołania Obliczenia struktury budynku,




     4.



     Automatyczne przypisanie zakończy się sukcesem, jeśli pomiędzy definicją przegrody, a przegrodą cieplną zachodzi zgodność:
     * grubości dla ścian, stropów i dachów,
     * długości i wysokości dla okien i drzwi.
   • ręcznie.


Mostek cieplny liniowy

1. Zweryfikować/skorygować dodatki na występowanie elementów Mostek cieplny liniowy w zależności od wybranej metody ich obliczania w Dane ogólne.


Jednostka budynku/Mieszkanie

1. Skorygować przypisania pomieszczeń do elementów Jednostka budynku/Mieszkanie.
   Można to zrobić w oknie Tabela danych pomieszczenia lub poprzez funkcję chwyć i upuść w drzewie struktury budynku prezentowanym w oknie Przeglądarka projektu.

Pomieszczenie

1. Skorygować typy Pomieszczenie: łazienki na obu kondygnacjach, hall, kuchnia.
2. Zadeklarować pomieszczenia nieogrzewane: ganek wejściowy.
3. Uzupełnić dane Wentylacja dla strat ciepła (V̇_ex) dla: łazienek i kuchni.
4. Zadeklarować przegrody ogrzewane - jeśli przegroda ma być zintegrowana z planowanym ogrzewaniem lub chłodzeniem powierzchniowym to należy zaznaczyć opcję Przegroda ogrzewana dla takiej przegrody.
5. (opcjonalnie) Dodać tabelaryczne przegrody chłodzące, jeśli rzeczywista struktura budynku nie może być w pełni zamodelowana graficznie w programie.




   5. Edycja danych pomieszczenia




Obliczenia i diagnostyka

1. Wywołać obliczenia za pomocą ikony kalkulatora Obliczenia cieplne budynku znajdującej się w sekcji Obliczenia na pasku narzędzi
2. Zweryfikować wyniki obliczeń ze szczególnym uwzględnieniem:
   • komunikatów błędów,
   • wyników obliczeń pomieszczeń w oknie OZC,




     6. Wyniki obliczeń dla pomieszczeń



   • wyników obciążenia cieplnego Phi w etykietach pomieszczeń.
3. (opcjonalnie) rozdzielić projektowe obciążenie cieplne pomieszczeń do innych pomieszczeń.

Wydruk/eksport wyników

Więcej informacji na ten temat: Prezentacja wyników obliczeń
