Prezentacja wyników obliczeń

Produkt	InstalSystem 5
Typ artykułu	FUNKCJONALNOŚĆ
Ostatnia aktualizacja	BETA REV. 0.0.B37

Opis

Artykuł opisuje prezentację wyników obliczeń części tabelarycznej i graficznej projektu w zakresie:

• przeglądu i obsługi komunikatów diagnostyki,
• przeglądu wyników obliczeń w hintach,
• przeglądu wyników obliczeń w tabelach,
• przygotowania części tabelarycznej wyników obliczeń do wydruku,
• przygotowania części graficznej wyników obliczeń do wydruku.

Lokalizacja w programie

Przegląd i obsługa komunikatów diagnostyki

• Przegląd i obsługa komunikatów diagnostyki jest dostępna w oknie Diagnostyka.

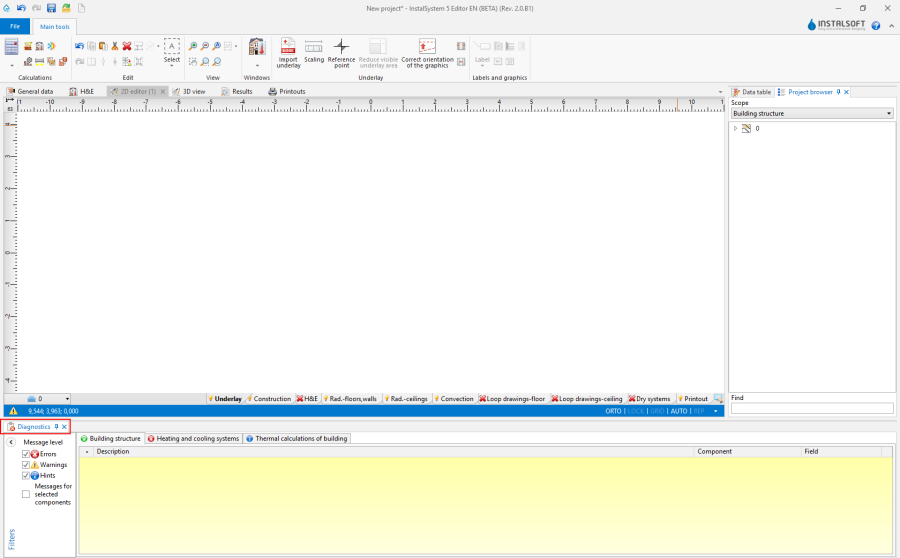

  1. Diagnostyka




Przegląd wyników obliczeń w tabelach

• Przegląd wyników obliczeń w tabelach jest dostępny w oknie Wyniki.

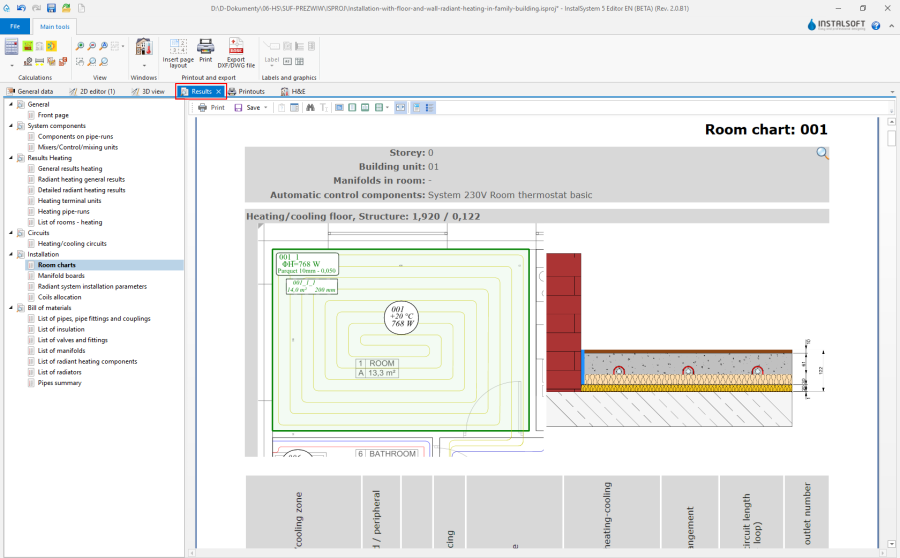

  2. Wyniki




Wydruk części tabelarycznej i graficznej projektu

• Wydruk części tabelarycznej i graficznej projektu jest dostępny w oknie Wydruki.

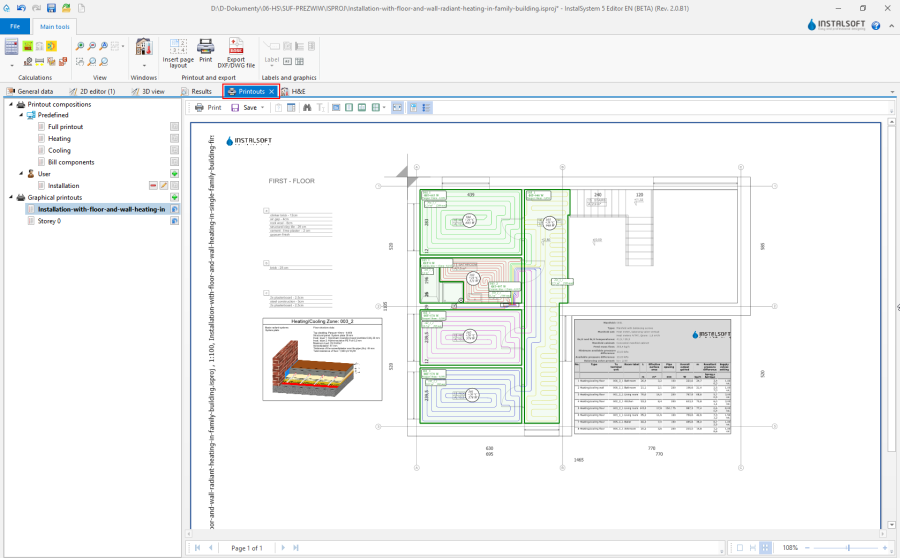

  3. Wydruki




Przykłady użycia

Przegląd i obsługa komunikatów diagnostyki

• Poziomy komunikatów:
  • Błędy - komunikaty najwyższej wagi. Wszystkie błędy pojawiające się podczas tworzenia projektu muszą zostać wyeliminowane, ponieważ ich występowanie może uniemożliwiać uzyskanie kompletnych wyników dla projektu. Istnieją dwa typy błędów: błędy krytyczne powodujące przerwanie obliczeń oraz błędy, które nie powodują przerwania obliczeń, jednak w przypadku ich występowania wyniki mogą nie być wiarygodne.
  • Ostrzeżenia - komunikaty mniejszej wagi niż błędy i nie powodujące zablokowania dalszych obliczeń lub wyświetlania wyników. Ostrzeżenia są związane najczęściej z danymi lub wynikami, które nie muszą się zmienić, ale prawdopodobnie są nieprawidłowe, dlatego zawsze należy skontrolować treść pojawiających się ostrzeżeń.
  • Podpowiedzi - komunikaty mające jedynie na celu przypomnienie lub zwrócenie uwagi na pewne dane lub wyniki. Oczywiście, podobnie jak ostrzeżenia, nie powodują zablokowania dalszych obliczeń lub wyświetlania wyników.
• Zakładki okna diagnostyki.
  Grupują komunikaty z wybranego zakresu obliczeń oraz informują o poziomach komunikatów jakie się pojawiły w wyniku obliczeń danego zakresu obliczeń.

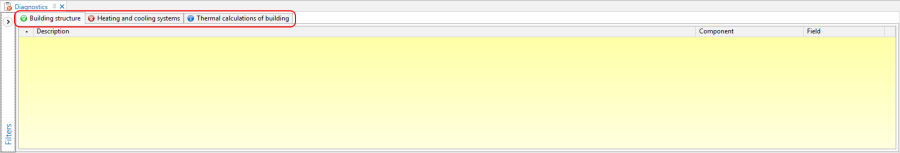

  4. Zakładki okna diagnostyki



• Filtrowanie komunikatów.
  Pozwala na wyłączenie całych poziomów komunikatów. Bardzo pomocne przy systematyzowaniu obsługi komunikatów diagnostyki.



• Grupowanie komunikatów dla zaznaczonych elementów.
  Funkcja ta pozwala zebrać wszystkie komunikaty diagnostyki dotyczące wybranego elementu w projekcie i w ramach jednej edycji danych wyeliminować je.



• Selektywne zaznaczanie elementów, w których wystąpił komunikat.
  Zaznaczanie pojedynczych elementów może się odbywać poprzez dwukrotne kliknięcie lewym przyciskiem myszy na komunikacie lub poprzez wybór z listy elementów, do których odnosi się komunikat zbiorczy.



• Grupowe zaznaczanie elementów, w których wystąpił komunikat.
  Zaznaczanie wielu elementów może się odbywać poprzez dwukrotne kliknięcie lewym przyciskiem myszy na komunikacie lub poprzez wybór z menu funkcji Zaznacz wszystkie elementy, w których wystąpił ten błąd.



• Rozszerzona informacja na temat komunikatów diagnostyki.
  • Komunikaty diagnostyki, które wymagają szerszego wyjaśnienia prowadzącego do ich eliminacji, mogą odnosić się do rozbudowanej pomocy HelpSystem. Jest ona dostępna na końcu wiersza komunikatu pod przyciskiem .



  • Wybrane komunikaty diagnostyki w kolumnie Pole zawierają informacje, do których konkretnych pól w elemencie Tabela danych lub dedykowanych edytorach odnosi się diagnozowana wartość.

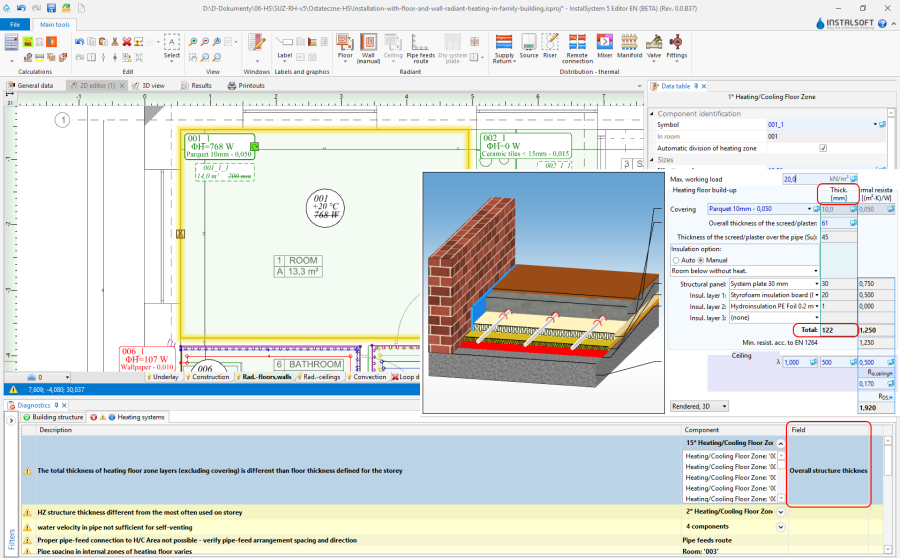

    5. Rozszerzona informacja na temat komunikatów diagnostyki




Prezentacja wyników obliczeń projektu o statusie: nieprzeliczony

• Status projektu: nieaktualny lub nieprzeliczony jest sygnalizowany symbolem ostrzegawczym wyświetlanym na pasku stanu.

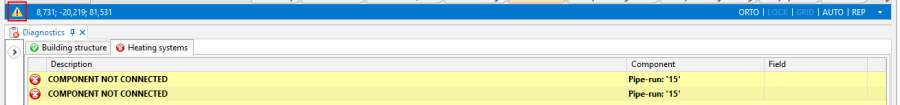

  6. Projekt nieprzeliczony - pasek stanu



• Nieaktualne lub nieprzeliczone wyniki obliczeń są prezentowane jako:
  • przekreślone wartości w etykietach,
  • znaki zapytania w hintach,
  • wyświetlane są stosowne komunikaty ostrzeżeń o nieaktualnych wynikach obliczeń:
    • Uwaga! Projekt nie został obliczony albo od ostatnich obliczeń dane zostały zmodyfikowane. Prezentowane wyniki mogą być nieaktualne.
    • UWAGA! Zmienione zostały dane w projekcie i wydruki mogą być nieaktualne. Wykonaj ponownie obliczenia.

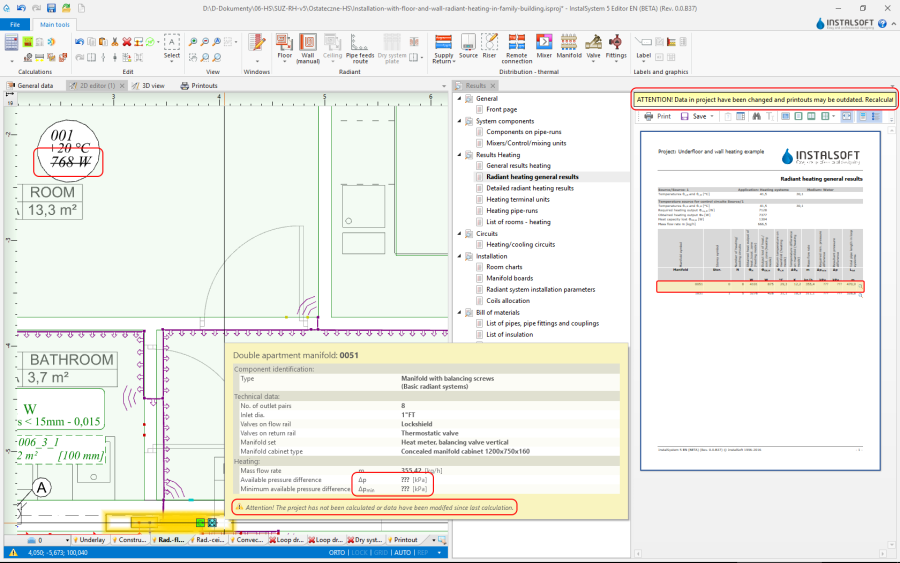

      7. Projekt nieprzeliczony




Przeglądanie wyników obliczeń w hintach

• Program umożliwia łatwy podgląd danych elementów oraz wyników obliczeń dla elementów za pomocą hintów. Aby wyświetlić hint zawierający dane i wyniki dla elementu, należy ustawić się myszką na elemencie i chwilę odczekać. Dla niektórych elementów, np. grzejnika zintegrowanego lub rozdzielacza z zestawem rozdzielaczowym, istnieje możliwość wyświetlenia hintów z różną zawartością zależnie od miejsca zatrzymania wskaźnika myszki. Po ustawieniu się na węźle (punkcie łączenia działek) hint zawiera informację o sposobie realizacji węzła (dobranych kształtkach i akcesoriach) z dostępnych w katalogach elementów.




Przeglądanie wyników obliczeń w tabelach

• Tabelaryczne wyniki obliczeń są prezentowane w strukturze drzewiastej podzielonej na sekcje. Ilość oraz zawartość sekcji odpowiada zakresowi (lub zakresom) projektu i we właściwej sekcji należy szukać właściwego wyniku. Przeglądanie wyników wspomagane jest przez szereg dostępnych funkcji sterujących widokiem: przeglądanie pojedynczych stron, wielu stron, nawigacja za pośrednictwem miniatur. Tabele z wynikami mogą mieć wyłączane opisowe nagłówki kolumn, a zestawienia materiałów mogą mieć włączane dodatkowe informacje graficzne i opisowe produktów.
  Więcej informacji na ten temat: Użycie katalogów i danych katalogowych w projekcie




Przygotowanie części tabelarycznej wyników obliczeń do wydruku

• W programie możliwy jest wydruk:
  • kompozycji (predefiniowanej lub własnej) - z poziomu modułu Wydruki.



  • pojedynczej tabeli - z poziomu modułu Wyniki.
    W oknie podglądu wyników obliczeń, dla poszczególnych sekcji w drzewie, można wykonać operację Drukuj.

Przygotowanie części graficznej wyników obliczeń do wydruku

• Wstaw układ stron.
  Więcej informacji na ten temat: Eksport / wydruk wyników i rysunków
• Etykieta.



• Tabelka rozdzielacza.



• Wężownica OChP.
  Więcej informacji na ten temat: Uzupełnienie rysunków o pętle instalacji płaszczyznowej
• Rysunek przekroju konstrukcji.



• Ramka rysunkowa.



• Tabelka projektu.
