Z czego może wynikać różnica pomiędzy obliczeniową a rysunkową długością pętli

Z HelpSystem
Przejdź do nawigacji Przejdź do wyszukiwania
Produkt InstalSystem 5
Typ artykułu TYPOWY PROBLEM
Ostatnia aktualizacja IS 5.0 Beta 2.0.B5


Opis problemu

Różnice pomiędzy obliczeniową, a rysunkową długością pętli mogą wynikać z różnic w sposobie ich wyznaczania.

Obliczeniowa długość pętli jest wyznaczana na podstawie:

  • wartości Pow. efekt.\Pow. do zest.,
  • średniego zużycia rury na m2 powierzchni dla określonego rozstawu rury w pętli.

Rysunkowa długość pętli jest wyznaczana z rysunku pętli grzewczej i uwzględnia:

  • kształt elementu Powierzchnia grzewczo - chłodząca,
  • Wariant ułożenia,
  • element Strefa brzegowa (SB),
  • kierunek układania pętli (wskazanie krawędzi do której prowadzimy pojedynczą pętle),
  • odstęp od krawędzi elementu Powierzchnia grzewczo - chłodząca
  • odstęp od sąsiadujących przyłączy\wężownic,
  • tryb pracy SIAT (Dopasuj pętle do siatki),
  • punkty podpięcia przyłączy (zasilanie i powrót).

Rysunkowa długość pętli nie jest wyznaczana dla elementu Strefa ścian grzewczych/chłodzących.

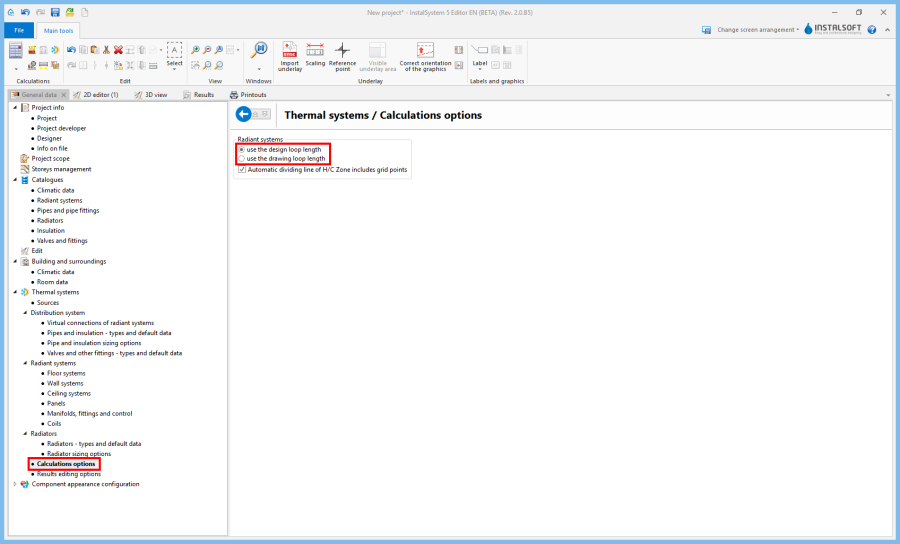

Sposób rozwiązania
