Wyszukiwanie elementów w projekcie

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	IS 5.0 Beta 22

Opis

Narzędzie pozwala na wyszukiwanie w projekcie elementu lub grupy elementów. Wynikiem wyszukiwania jest zaznaczenie określonych elementów we wszystkich aktywnych oknach, takich jak: Edytor 2D, Widok 3D, Tabela danych, Wyniki i inne.

Lokalizacja w programie

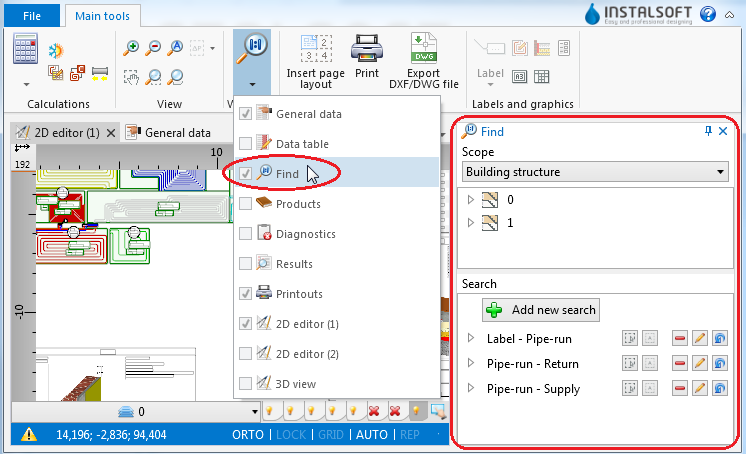

• Funkcja ma postać osobnego okna i jest dostępna na pasku Narzędzia główne w sekcji Okna.




  1. Funkcja




Przykład użycia

Wyszukiwanie elementów określonego typu

1. Wybrać Zakres wyszukiwania (np. Konstrukcja budynku, Instalacja grzewcza i chłodnicza).
2. Wskazać element w drzewie elementów.
3. Dodatkowe przyciski po prawej stronie okna pozwalają na:
   • wyszukanie elementów wybranego typu na obszarze rysunku, który będzie wskazany przez użytkownika,
   • wyszukanie wszystkich elementów wybranego typu.



Wyszukiwanie elementów spełniających określone kryteria

1. Wybrać jedno z wcześniej zdefiniowanych wyszukiwań.
   lub
2. Wybrać Dodaj nowe wyszukiwanie.
3. Uzupełnić pole Nazwa wyszukiwania.
4. Wybrać zakres wyszukiwania w polu Szukaj.
5. Wybrać z listy typy danych, na podstawie których element ma być wyszukany.
6. Zawęzić zakres wyszukiwania poprzez określenie wartości wybranych danych.
