Sklejanie plików podkładu
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | IS 5.0 Beta 24 |
Opis
Opisana funkcjonalność wspiera proces importu podkładu i ma zastosowanie w przypadku, gdy podkład dla danej kondygnacji jest dostępny w postaci kilku plików w formacie bitmap'owym (np. BMP, PNG), zawierających fragmenty całości. Typowym przypadkiem jest skanowanie podkładu za pomocą skanera o mniejszym formacie niż cały podkład. Funkcja daje możliwość połączenia poszczególnych skanów w jeden poprawny podkład wraz z korektą położenia fragmentów względem siebie. Funkcja jest zintegrowana z edytorem graficznym i realizowana za pomocą kilku poleceń dostępnych na pasku narzędzi. Narzędzie to umożliwia również korektę orientacji gotowego podkładu lub jego przycięcie.
Lokalizacja w programie

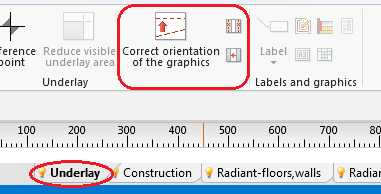

Funkcjonalność jest dostępna tylko dla zakresu edycji Podkład pod postacią trzech ikon na pasku narzędzi Narzędzia główne.
Przykład użycia
- Przygotować (np. zeskanować) podkład we fragmentach, dbając o to, aby skanowane fragmenty zachodziły na siebie.
- Zaimportować pliki zawierające fragmenty podkładu. Więcej informacji na ten temat: Importowanie plików.
- Zaznaczyć pierwsze dwa fragmenty podkładu, które mają być połączone. Więcej informacji na ten temat: Zaznaczanie i edycja wielu elementów jednocześnie
- Wybrać na pasku narzędzi ikonę Przygotuj fragmenty podkładu do połączenia.
- Umieścić punkty wskazujące miejsce scalania w odpowiadających sobie punktach na każdym z łączonych fragmentów.
- Scalić podkłady za pomocą ikony Łączy wskazane podkłady.
- W razie potrzeby zmienić orientację podkładu za pomocą ikony Skoryguj orientację grafiki.
