Przygotowanie rysunków do wydruku

Produkt	InstalSystem 5
Typ artykułu	FUNKCJA I NARZĘDZIE
Ostatnia aktualizacja	BETA REV. 0.0.B37

Opis

Artykuł opisuje prezentację wyników obliczeń części tabelarycznej i graficznej projektu w zakresie:

• konfiguracji wyglądu elementów,
• konfiguracji etykiet elementów

Etykieta jest obiektem graficznym, który - gdy jest powiązany z określonym elementem projektu - prezentuje jego wybrane dane i podstawowe wyniki obliczeń, w zakresie skonfigurowanym dla danej etykiety w danych ogólnych projektu.

Lokalizacja w programie

Konfiguracja wyglądu elementów i etykiet

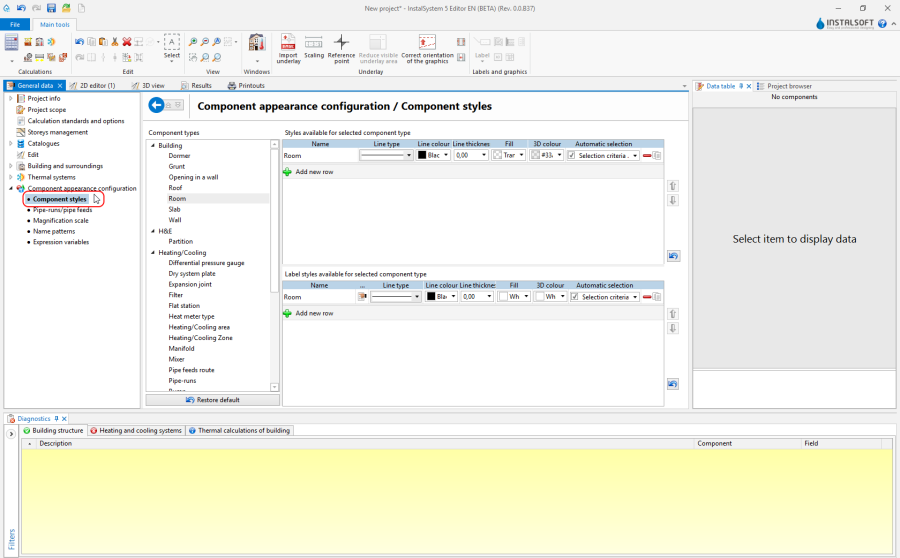

• Konfiguracja wyglądu elementów jest dostępna w oknie Dane ogólne w sekcji Konfiguracja wyglądu elementów i opisów i Style elementów.




  1. Style elementów




Przykłady użycia

Konfiguracja wyglądu elementów

• Konfiguracji podlegają podstawowe cechy graficzne elementów, widoczne w czasie edycji projektu i na wydruku.
  • Style elementów - prócz zmiany cech graficznych, możliwe jest automatyczne przypisywanie wyglądu elementu wg określonych kryteriów, kopiowanie istniejących stylów oraz przywrócenie lub import stylów domyślnych z określonego pliku szablonu za pomocą funkcji Przywróć domyślne. Poniższy film pokazuje utworzenie odrębnego stylu (poprzez skopiowanie już istniejącego) dla źródła ciepła określonego typu (wymiennik rurowy) oraz użycie kryterium automatycznego wyboru stylu.



  • Działki/przyłącza - dostępne są opcje rysowania i drukowania działek np.: Rysuj kierunek przepływu czy Drukuj kropki dla trójników i czwórników.



  • Skala powiększenia - kontrolki pozwalają na globalne (dla wszystkich arkuszy danego typu) przeskalowanie wymiarów elementów armatury.




Konfiguracja wyglądu i zawartości etykiet

• Konfiguracji podlegają wszystkie aspekty graficzne, a także w szerokim zakresie zawartość etykiet. Możliwe jest automatyczne przypisywanie etykiet wg określonych kryteriów, kopiowanie istniejących stylów oraz przywrócenie stylów domyślnych z określonego pliku szablonu za pomocą funkcji Przywróć domyślne.



• Wstawienie elemntu Etykieta.




Tabelka projektu

• Określone wcześniej Informacje o projekcie w oknie Dane ogólne mogą zostać bezpośrednio wykorzystane podczas przygotowania graficznej części projektu do wydruku.




Tabelka rozdzielacza

• Wyniki dla elementu Rozdzielacz mogą zostać zaprezentowane bezpośrednio w ramach widoku graficznego projektu.




Wężownica OChP

• Dla projektów zawierających podłogi grzewcze istnieje możliwość wydruku pętli oraz jej prezentacji na widoku 3D.

Więcej informacji na ten temat: Uzupełnienie rysunków o pętle instalacji płaszczyznowej

Rysunek przekroju konstrukcji

• Istnieje możliwość wstawienia elementu Rysunek przekroju konstrukcji oraz modyfikacji jego konfiguracji stylu. Element ten nie jest prezentowany na widoku 3D.
