Instalacja chłodzenia płaszczyznowego i panelowego w budynku wielofunkcyjnym
| Produkt | InstalSystem 5 |
| Typ artykułu | PRZYKŁADOWY PROJEKT |
| Ostatnia aktualizacja | 2020-03-06 |
Opis projektu
Załączony projekt prezentuje przykładowy sposób rozwiązania instalacji chłodzenia płaszczyznowego i konwekcyjnego w budynku o mieszanym przeznaczeniu.

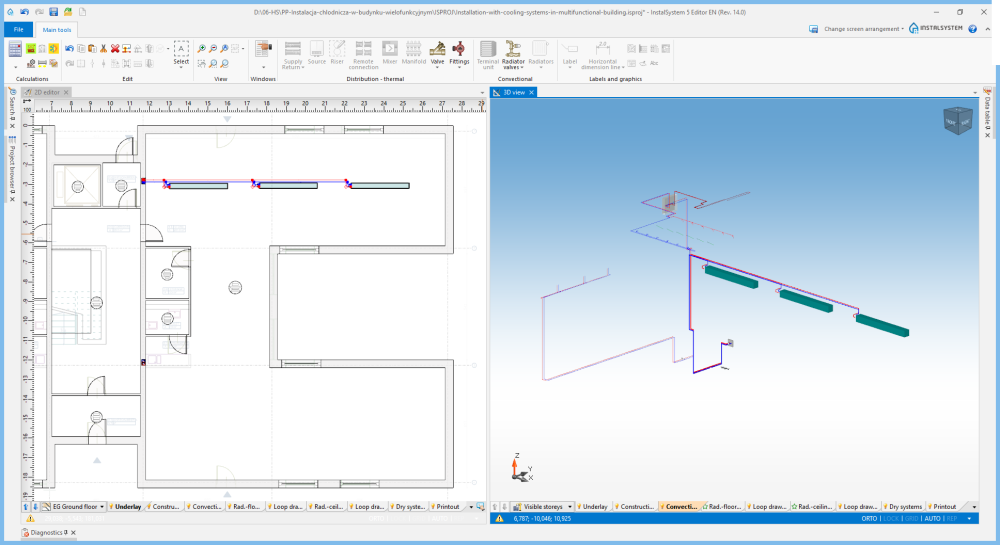

Wspólne dla wszystkich elementów źródło podaje temperaturę 9°C. Bezpośrednio zasila ona odbiorniki o narzuconym oporze symulujące belki chłodnicze bierne.
Za pośrednictwem mieszacza zasila temperaturą 18°C ściany chłodnicze w hallu.
Równolegle medium podane jest na rozdzielacz z zespołem mieszającym, który zasila czynnikiem o temperaturze 18°C:

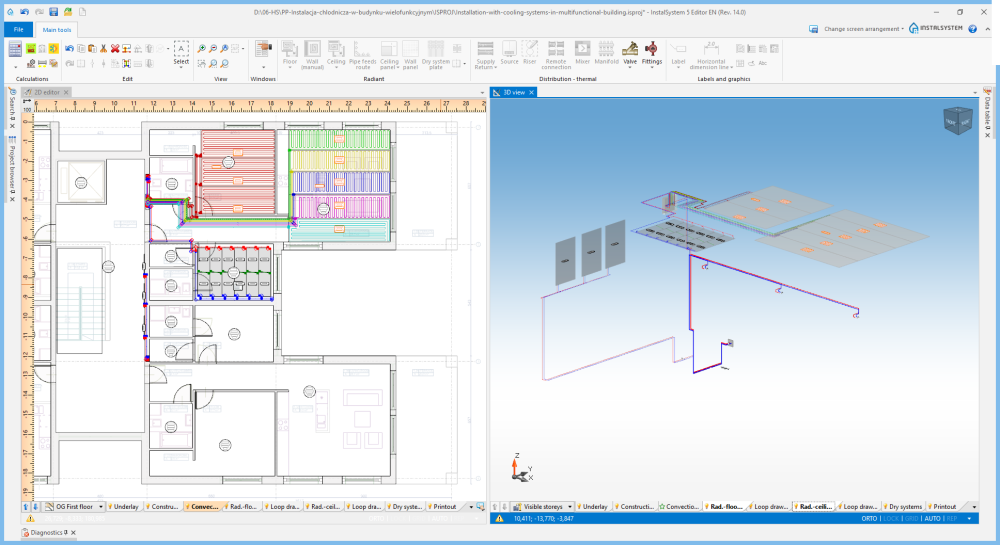

- panele sufitowe w układzie szeregowo-równoległym (układ Tichelmanna ze wspólnym przyłączem do rozdzielacza),
- panele ścienne połączone równolegle w układzie Tichelmanna,
- sufity chłodzące połączone równolegle w układzie Tichelmanna,
- sufity chłodzące z klasycznymi przyłączami indywidualnymi wygenerowanymi automatycznie.
| Pliki projektu
|
Instalacja chłodzenia płaszczyznowego i panelowego w budynku wielofunkcyjnym, isproj |
| Opracowano na | InstalSystem 5 Rev. GOLD Rev. 14.0 |
| Niezbędne moduły | Base module Radiant loop systems Radiant panel systems Cooling systems Heating systems |
| Zakres projektu | Chłodzenie płaszczyznowe i chłodzenie panelowe |
| Użyte katalogi |
Basic radiant systems |
| Rodzaj budynku | obiekt wielofunkcyjny podpiwniczony 4-kondygnacyjny |
| Konstrukcja budynku | Podkład piwnica, dwg Podkład parter, dwg Podkład piętro, dwg Podkład poddasze, dwg |
| Zakres rysunków | Rzuty |
| Opracowany przez |  www.instalsoft.com |
| Zastrzeżenia prawne | Możliwość kopiowania całości lub fragmentów projektu |
| Wyniki obliczeń | Kompletny zakres wyników obliczeń, xls Kompletny zakres dostępnych wydruków, pdf Wyniki obliczeń dla chłodzenia płaszczyznowego, pdf Zestawienie materiałów, pdf Parametry montażu, pdf |
| Rysunki wynikowe | Piwnica, dwg Parter, dwg Piętro, dwg Poddasze, dwg Piwnica, pdf Parter, pdf |
