Edytor konstrukcji płaszczyzny grzewczo-chłodzącej
| Produkt | InstalSystem 5 |
| Typ artykułu | FUNKCJA I NARZĘDZIE |
| Ostatnia aktualizacja | Wersja GOLD Rev. 16.0 |
Opis
Artykuł opisuje możliwości edycji danych konstrukcyjnych, cieplnych i eksploatacyjnych płaszczyzn (podłóg/ścian/sufitów) grzewczo-chłodzących oraz przegród budowlanych, na których są one umiejscowione.
Lokalizacja w programie

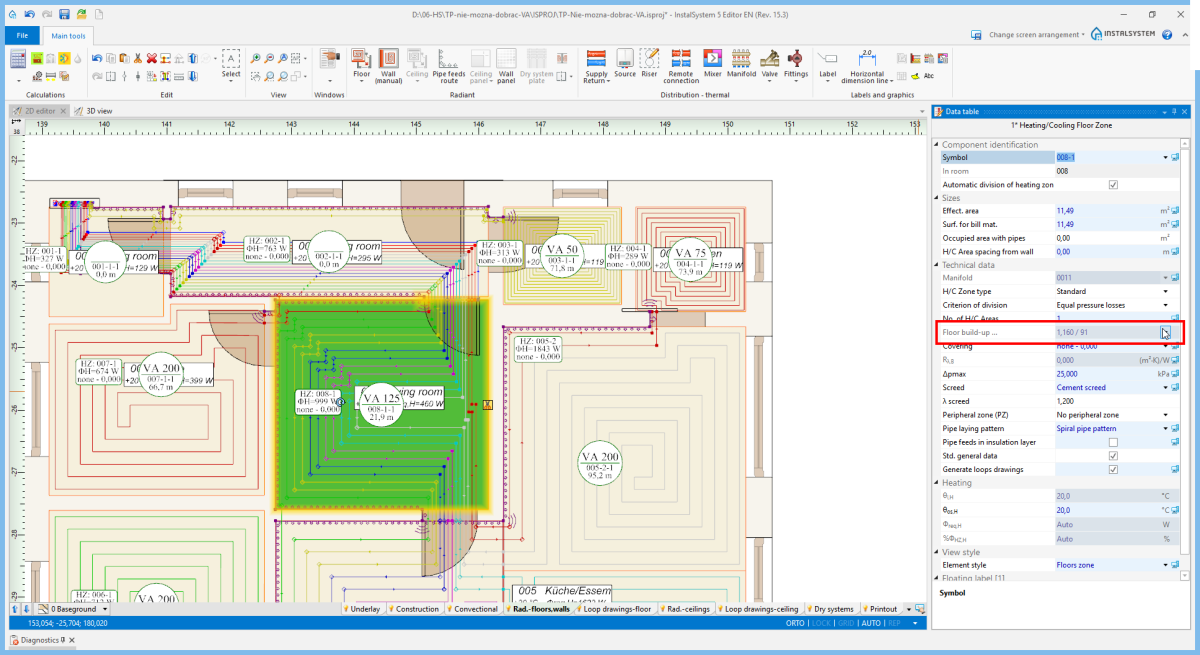

Edytor konstrukcji płaszczyzny grzewczo-chłodzącej jest dostępny z poziomu okna: Tabela danych po zaznaczeniu elementu: Strefa powierzchni grzewczych/chłodzących i rozwinięciu pola Konstrukcja podłogi grzejnej \ Konstrukcja ściany grzewczo-chłodzącej \ Konstrukcja sufitu grzewczo-chłodzącego.
Przykłady użycia

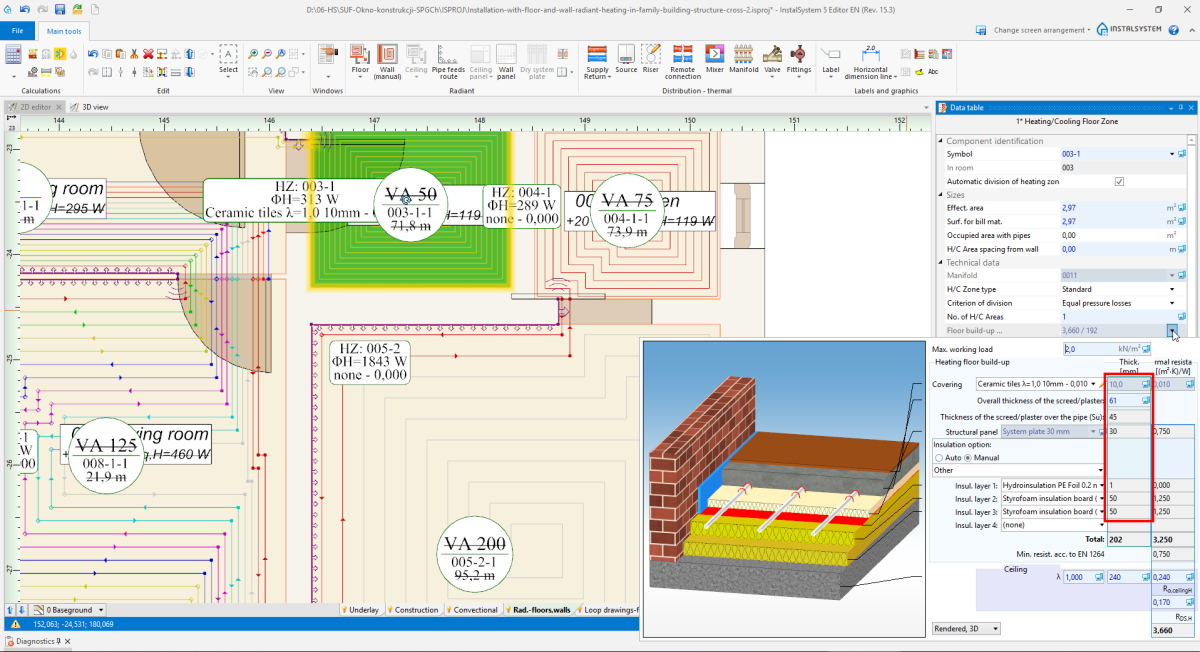

Prezentacja danych w edytorze konstrukcji płaszczyzn grzewczo-chłodzących
- Pole Konstrukcja podłogi grzejnej \ Konstrukcja ściany grzewczo-chłodzącej \ Konstrukcja sufitu grzewczo-chłodzącego prezentuje sumaryczną grubość płaszczyzny grzewczo-chłodzącej oraz sumaryczny opór cieplny.
- Po otwarciu edytora użytkownik uzyskuje dostęp do szczegółowych danych, na podstawie których są wyznaczane wartości sumaryczne:
- Grubości poszczególnych warstw płaszczyzny grzewczo-chłodzącej.
3. Grubość warstwy - Oporu cieplnego poszczególnych warstw płaszczyzny grzewczo-chłodzącej wraz z oporem cieplnym przegrody budowlanej.
4. Opór cieplny warstwy

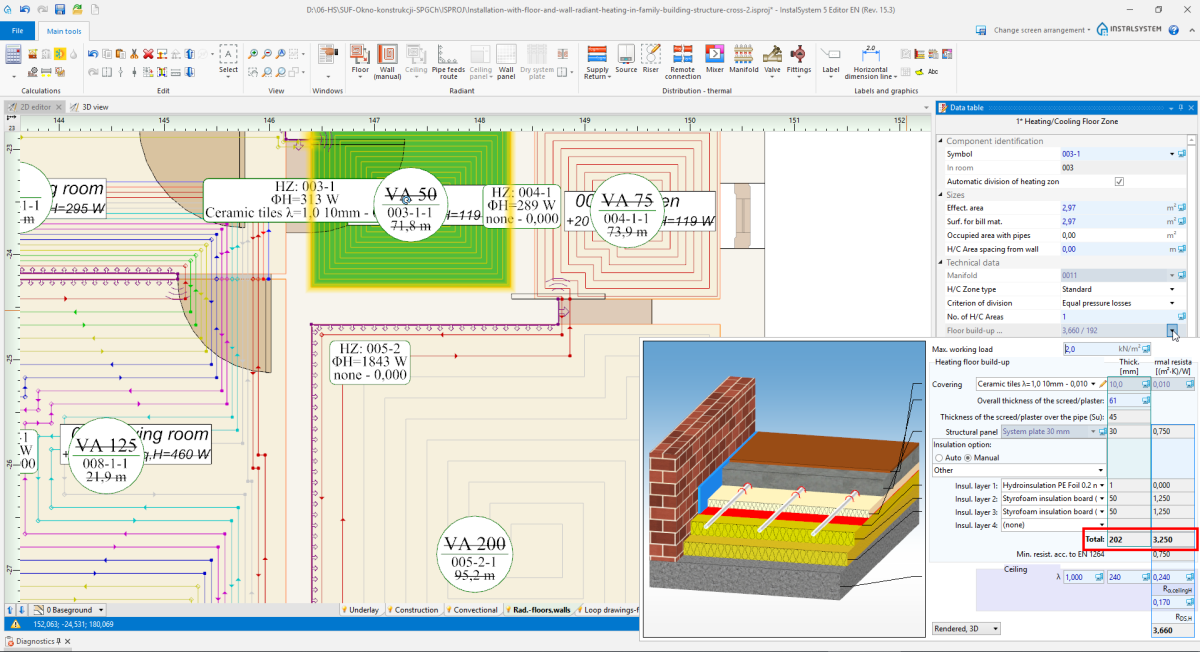

5. Sumaryczna grubość konstrukcji i Opór cieplny warstw
- Grubości poszczególnych warstw płaszczyzny grzewczo-chłodzącej.
Po modyfikacji danych w oknie edytora konieczne jest przeliczenie projektu dla uzyskania zaktualizowanych wartości.
Edycja konstrukcji płaszczyzn grzewczo-chłodzących

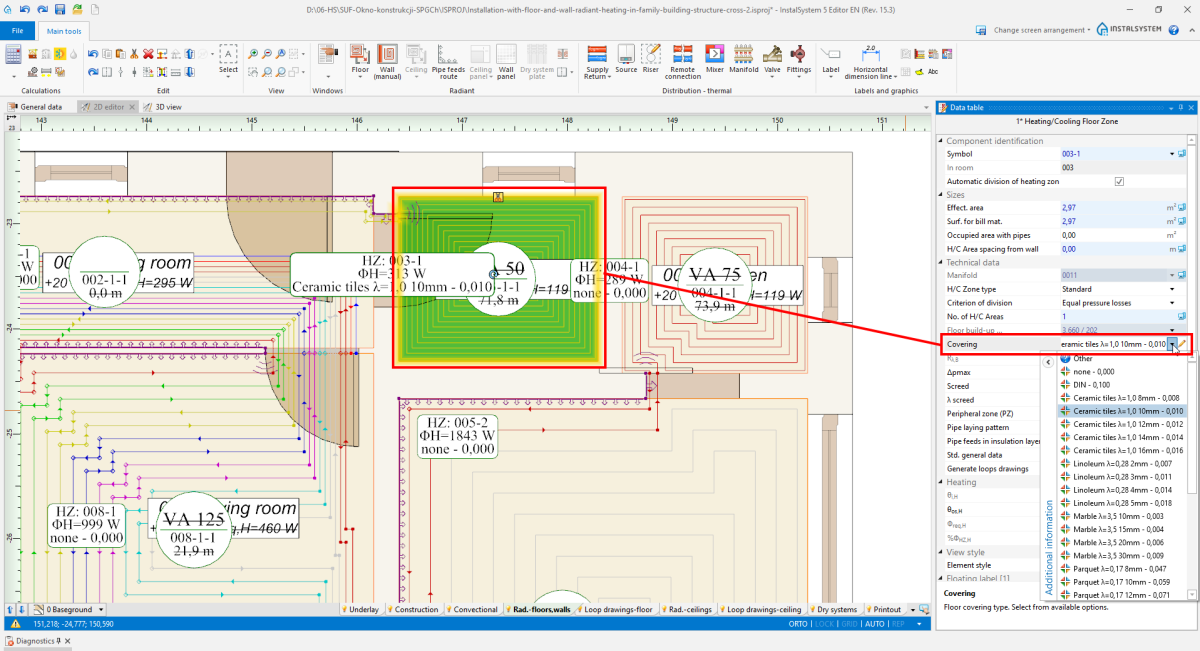

Okładzina wierzchnia

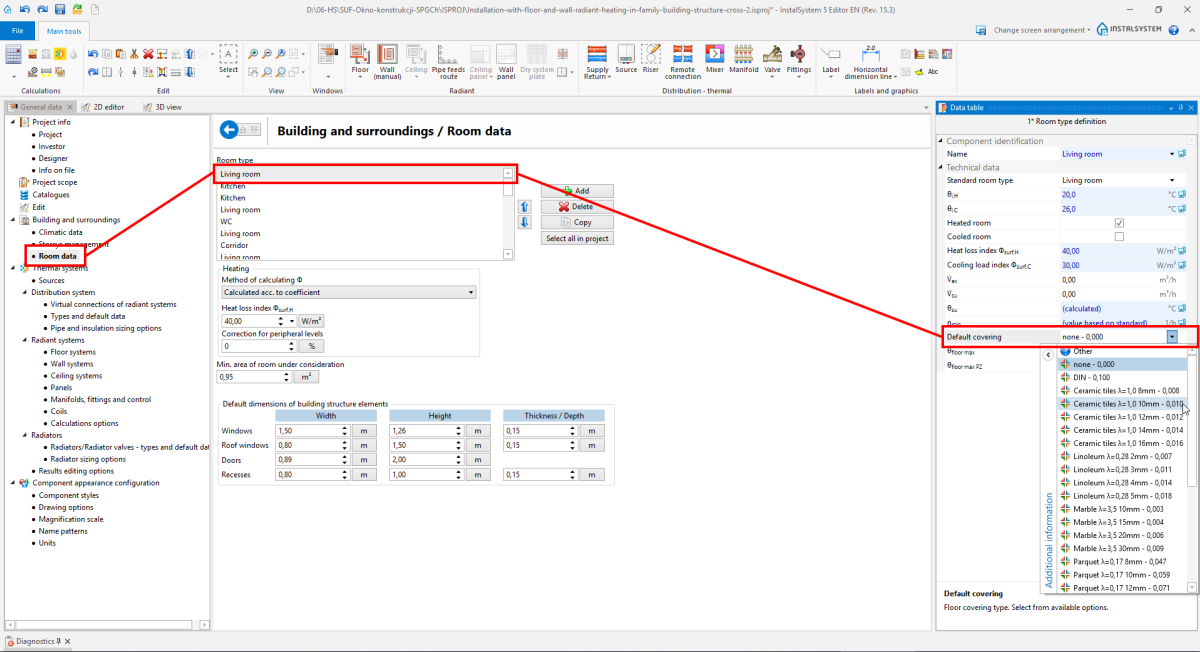

- Domyślna okładzina jest pobierana z Dane ogólne dla elementów Typ pomieszczenia.
7. Domyślna okładzina - Okładzina wierzchnia może być zmieniona dla każdego elementu Strefa powierzchni grzewczych/chłodzących.
8. Okładzina wierzchnia

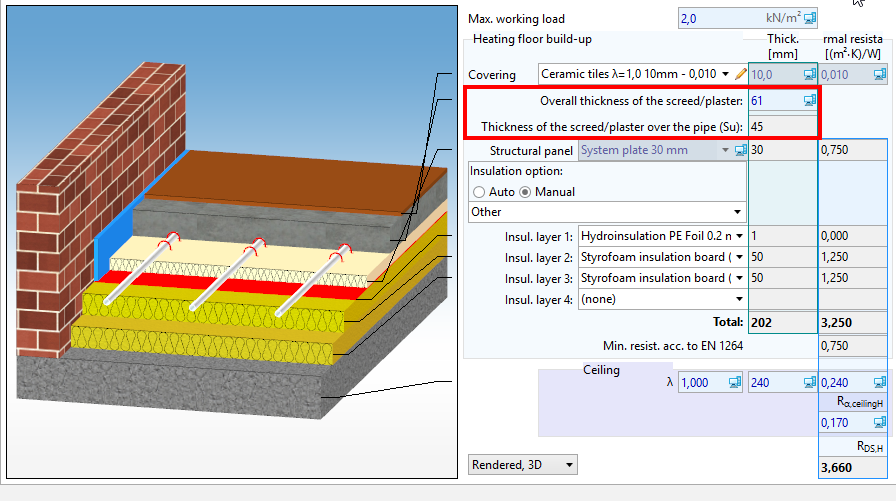

Całkowita grubość wylewki / tynku
Całkowita grubość wylewki / tynku w przypadku ustawienia Auto może się zmieniać adekwatnie do wartości Maksymalne obciążenie użytkowe (), w granicach dopuszczonych przez producenta. Użytkownik może zmienić grubość, również w zakresie dopuszczonym przez producenta systemu, z uwzględnieniem innych danych systemu.
Grubość wylewki / tynku ponad rurą Su jest zawsze przeliczana automatycznie przez program i nie można jej zmieniać ręcznie.

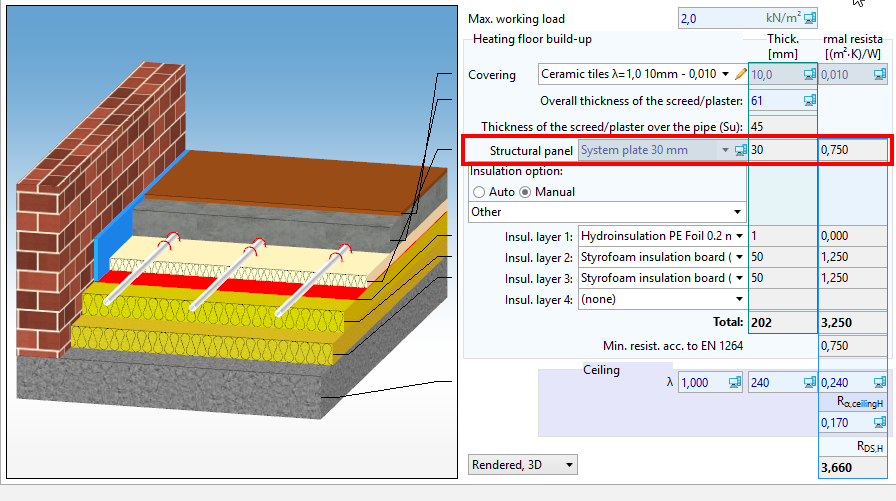

Płyta systemowa
- Użytkownik ma możliwość zmiany płyty systemowej, jeśli:
- Dostępna jest więcej niż jedna dla wybranego systemu mocowania.

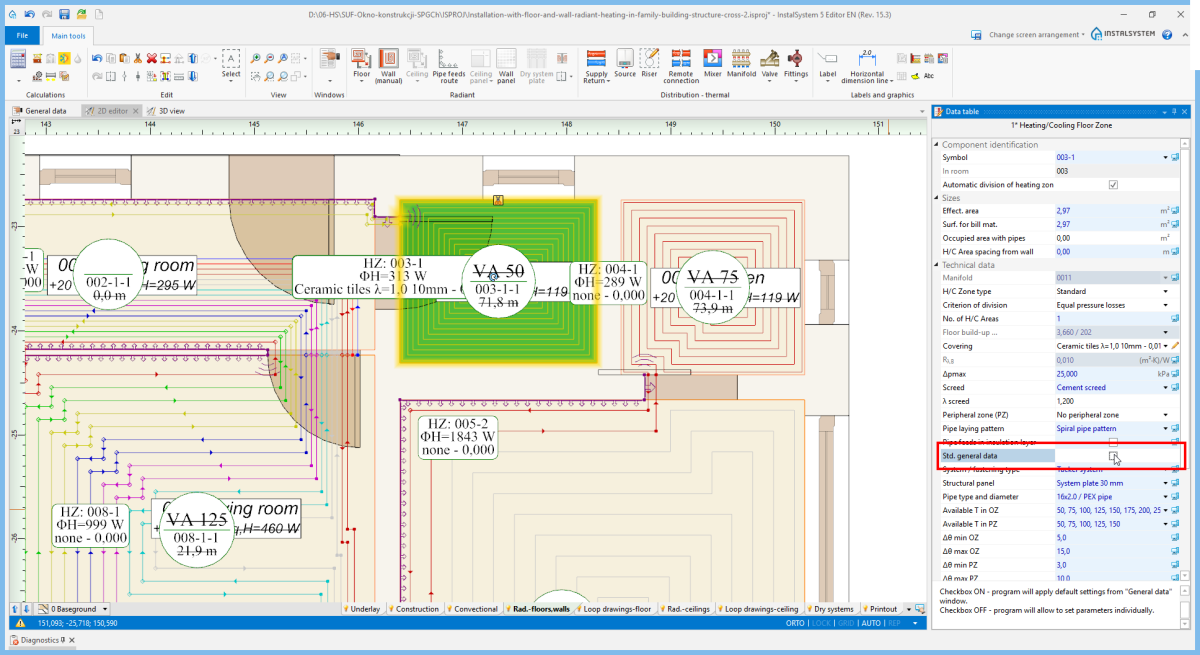

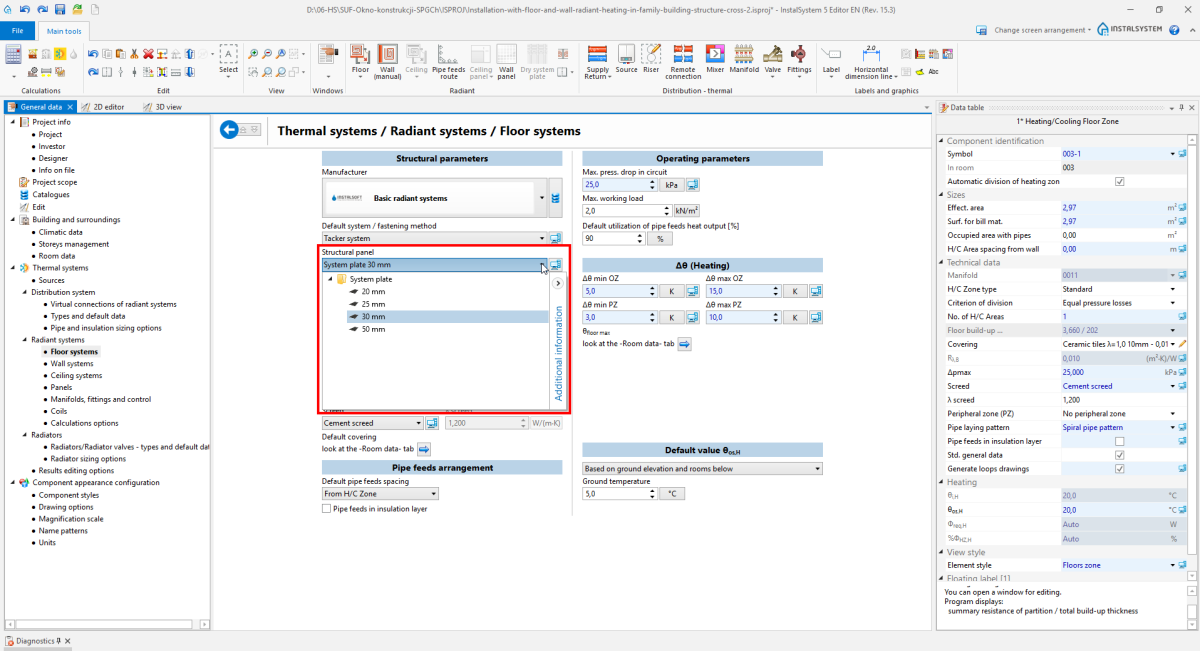

11. Płyta systemowa - wybór z Dane ogólne - W oknie: Tabela danych elementu: Strefa powierzchni grzewczych/chłodzących odznaczył Std. dane ogólne - w przeciwnym razie pole to jest wyłącznie w stanie Auto, bez możliwości edycji.
12. Płyta systemowa - wybór z Tabela danych

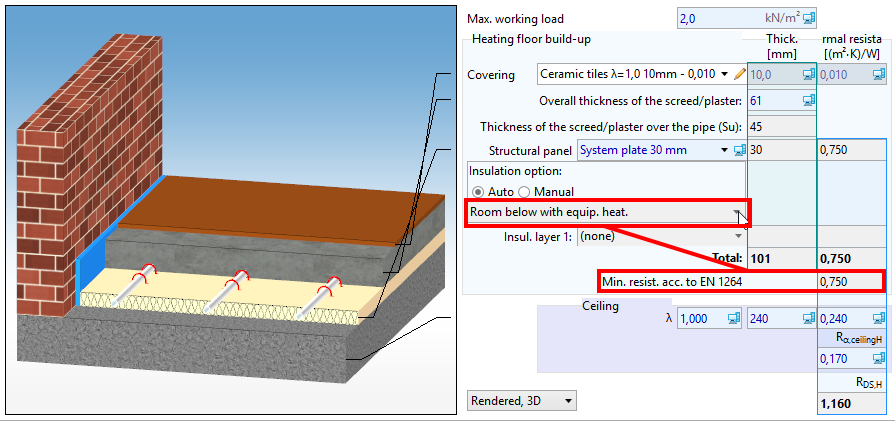

Wariant izolacji
- Automatyczny
Program dobiera Wariant izolacji o minimalnym oporze wymaganym przez EN 1264 dla wybranej płyty systemowej i na podstawie wartości Temperatura po drugiej stronie.

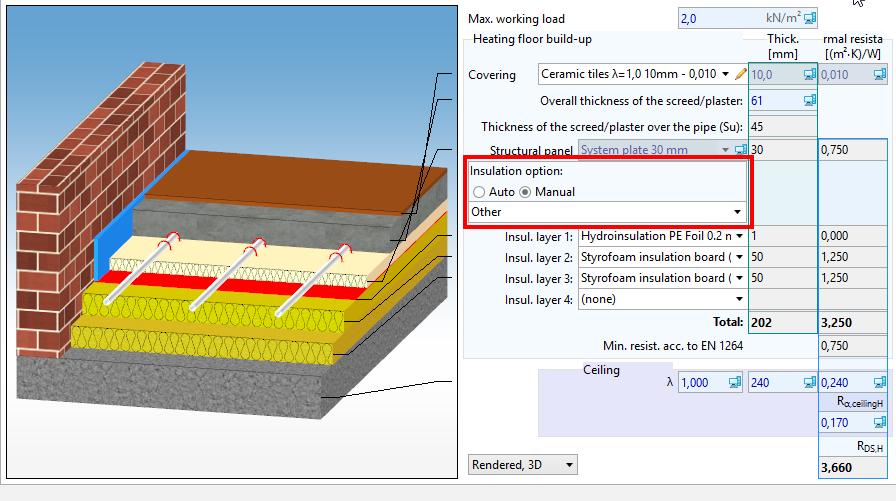

14. Wariant izolacji - Auto - Ręczny
Można wybrać gotowy Wariant izolacji z katalogu lub zdefiniować własny wybierając poszczególne warstwy izolacji (do wyboru jest maksymalnie 5 warstw).
15. Wariant izolacji - Ręczny

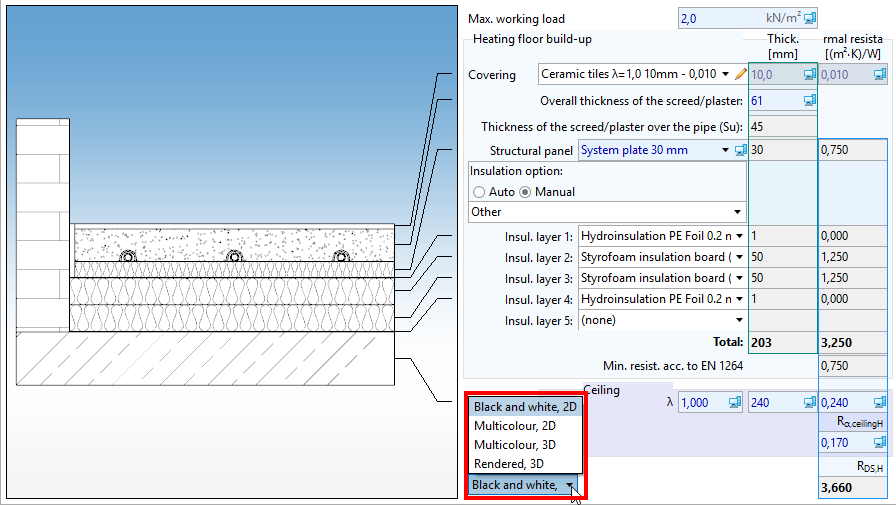

Rysunek przekroju konstrukcji
Użytkownik może zmienić sposób prezentacji rysunku przekroju płaszczyzny grzewczo-chłodzącej.

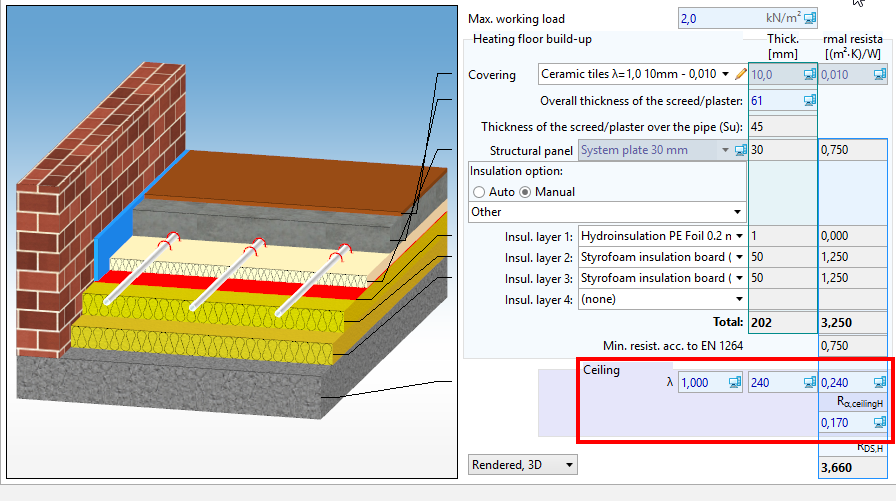

Edycja danych konstrukcyjno-cieplnych przegród budowlanych
- Program nie pobiera żadnych danych z elementów: Definicje przegród z zakresu obliczeń: Obliczenia cieplne budynku i należy je skorygować ręcznie.
- Z okna: Dane ogólne jest pobierana tylko wartość: Grubość dolnego stropu.
18. Grubość dolnego stropu
