Szybki dobór i zestawienie elementów instalacji ogrzewania płaszczyznowego

Produkt	InstalSystem Smart 5
Typ artykułu	ZASTOSOWANIE PROJEKTOWE
Ostatnia aktualizacja	SMART Rev. 2.0.B6

Zakres lekcji

Artykuł prezentuje sposób wykonania szybkiej wyceny i zestawienia elementów instalacji ogrzewania płaszczyznowego za pomocą aplikacji mobilnej InstalSystem Smart.

Potrzebne moduły i konfiguracja programów

• Aplikacja InstalSystem Smart - Szybki dobór i zestawienie elementów instalacji
• Urządzenie mobilne: smartfon lub tablet.
• Połączenie z internetem.
  Więcej informacji na ten temat: Specyfikacja techniczna InstalSystem Smart 5

Kroki do wykonania

Przygotowanie środowiska pracy

1. Pobrać aplikację.
   Aplikację InstalSystem Smart można pozyskać poprzez kontakt z firmą InstalSoft s.c. pod adresem: info@instalsoft.com.pl.
   W wersji testowej może ona zostać udostępniona poprzez:
   • link do pliku instalacyjnego w przypadku urządzeń z systemem Android. Plik ten następnie należy przenieść do pamięci wewnętrznej urządzenia i zainstalować z poziomu interfejsu systemu operacyjnego,
   • e-mail z zaproszeniem do testów zamkniętych TestFlight w przypadku urządzeń z systemem iOS. Zaproszenie jest wysyłane na adres e-mail powiązany z obligatoryjnym kontem użytkownika na platformie AppStore i umożliwia instalację aplikacji z poziomu interfejsu platformy AppStore.
2. Zainstalować aplikację na urządzeniu mobilnym.
3. Uruchomić aplikację.
4. Skonfigurować dane użytkownika:
   • Imię,
   • Nazwisko,
   • Adres e-mail do wysyłania plików projektów,
   • Firma,
   • Ulica,
   • Kod pocztowy,
   • Miasto,
   • Telefon.




     1. Ustawienia




Strona startowa

1. Otworzyć nowy projekt.
2. Otworzyć istniejący projekt.




   2. Strona startowa




Ustawienie domyślnych danych dla projektu

1. Uzupełnić dane projektu:
   • Nazwa projektu,
   • Adres e-mail klienta wraz z ew. adresami dodatkowymi.




     3. Dane projektu



2. Uzupełnić dane budynku:
   • Lokalizacja budynku,
   • Powierzchniowy wskaźnik strat ciepła.




     4. Dane budynku



3. Uzupełnić dane instalacji cieplnych:
   • System mocowania,
   • Typ i średnica rury,
   • Typ rozdzielacza,
   • Szafka rozdzielaczowa,
   • Temperatura zasilania - może być wyznaczona automatycznie przez program lub narzucona ręcznie,
   • Domyślne odstępy układania,
   • Rodzaj wylewki,
   • Okładzina.

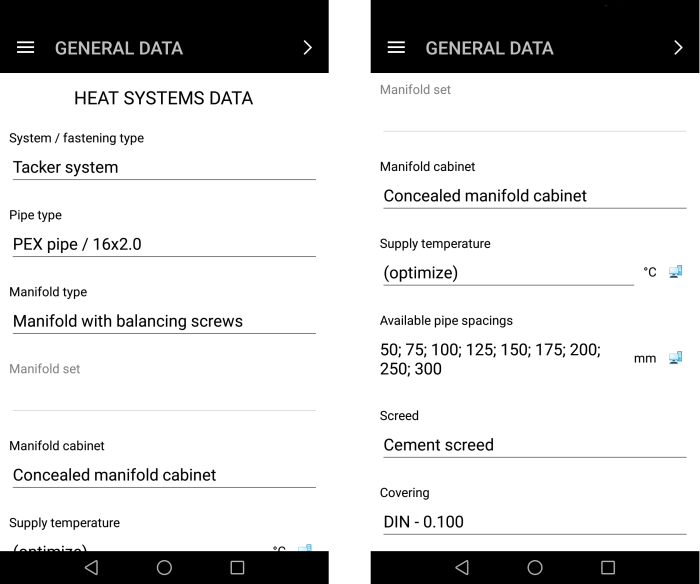

     5. Dane instalacji cieplnych




Edycja projektu - zarządzanie kondygnacjami

1. Dodać wymagane kondygnacje.
2. Uzupełnić dane kondygnacji.
3. Uzupełnić dane otoczenia budynku.




   6. Zarządzanie kondygnacjami




Edycja projektu - wczytywanie podkładów

• Źródłem podkładów może być grafika wczytana z galerii lub zdjęcie wykonane aparatem.


Edycja projektu - wstawianie i edycja danych pomieszczeń i rozdzielaczy

• Na kondygnację można wstawić tylko jeden rozdzielacz.


Obliczenia i weryfikacja wyników obliczeń

1. Wykonać obliczenia.
2. Zweryfikować komunikaty diagnostyki.
3. Zweryfikować wyniki obliczeń ze szczególnym uwzględnieniem:
   • stopnia pokrycia zapotrzebowania na ciepło pomieszczeń,
   • zestawienia materiałów.
4. Wysłanie projektu na adres e-mail.


Informacje dodatkowe

Kontynuacja projektowania w programie InstalSystem 5

Dane z aplikacji InstalSystem Smart 5 mogą podlegać dalszej edycji z użyciem InstalSystem 5.
Więcej informacji na ten temat: Projektowanie instalacji na bazie danych z aplikacji Smart

Inne funkcje

1. Zmiana skali podglądu rysunku.




   7.Zmiana skali podglądu rysunku.



2. Edycja danych elementu (po wywołaniu funkcji należy wskazać element):




   8.Edycja danych elementu.



3. Wczytanie rzutu kondygnacji (z galerii lub zrobienie zdjęcia i użycie go jako podkład):




   9.Wczytanie rzutu kondygnacji.



4. Usunięcie elementu (po wywołaniu funkcji należy wskazać element):




   10.Usunięcie elementu.




Wymiana danych przez internet

• KROK: Uruchomienie aplikacji i uzupełnienie profilu użytkownika.
  Program nie wymienia żadnych danych z serwerem i połączenie z internetem nie jest wykorzystywane.
• KROK: Wykonanie operacji Nowy projekt.
  Wymiana danych jest niewielka i rodzaj oraz szybkość połączenia nie powinna mieć znaczenia.
• KROK: Edycja projektu (ogólnie).
  Program nie wymienia żadnych danych z serwerem i połączenie z internetem nie jest wykorzystywane.
• KROK: Obliczenia.
  Wymiana danych jest duża.
• KROK: Wysyłka danych projektu na e-maila.
  Wymiana danych jest duża.
